美瑞克Rek RK9950程控泄漏電流測試儀

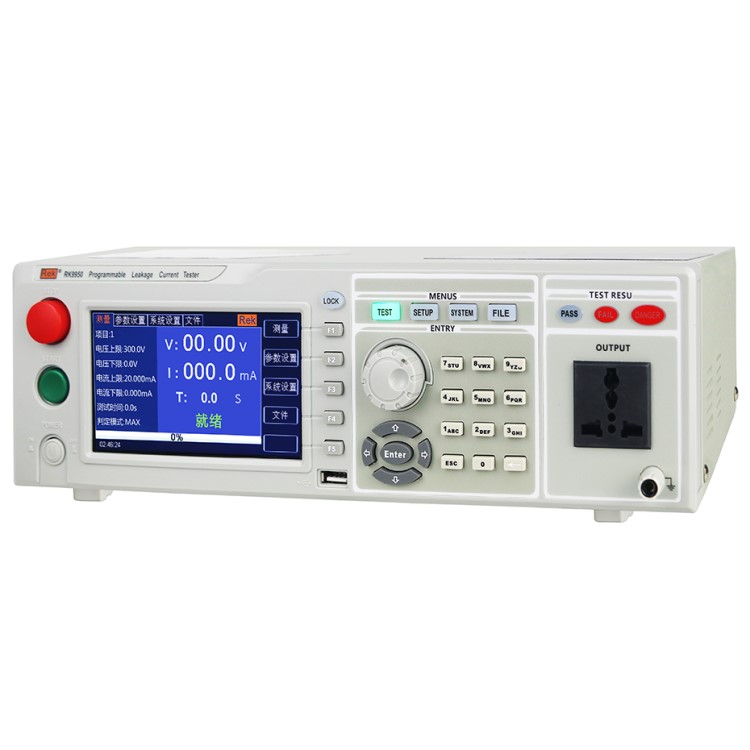

RK9950程控泄漏電流測試儀
產品介紹
RK9950系列程控泄漏電流測試儀為5寸TFT液晶屏顯示，測試儀采用32位高速MCU和大規模數字電路設計，內置GB9706.1-2007(IEC60601-1:1998)人體阻抗模擬網絡，板卡式MD網絡接口包含MD-A(符合GB/T12113-2003、GB4793.1-2007)、MD-B(符合GB/T12113-2003、GB4793.1-2007、GB4706.1-2005、GB4943.1-2011、GB8898-2011、GB7000.1-2015)、MD-C(符合GB/T12113-2003、GB7000.1-2015)、MD-D(符合GB4793.1-2007)、MD-E(符合GB4943.1-2011、GB4793.1-2007)、MD-F(符合GB7000.1-2015)。負載電壓、電流超限保護；MD網絡多重快速保護，安全可靠。動態、靜態兩種電源測試狀態；泄漏電流測試對L（相線）、N（零線）自動切換。其設置和操作都非常簡便，并提供PLC遠控接口、RS232C、RS485、USB等接口，可方便用戶快速組合成綜合測試系統。
測試儀具備不合格判別功能、聲光報警功能和測試時間自動控制功能，可滿足生產線或品質檢驗使用需要。
應用領域
測試儀可用于家用電器、電子儀器、電子設備、電動工具、電熱器具等產品有泄漏電流測試。
性能特點

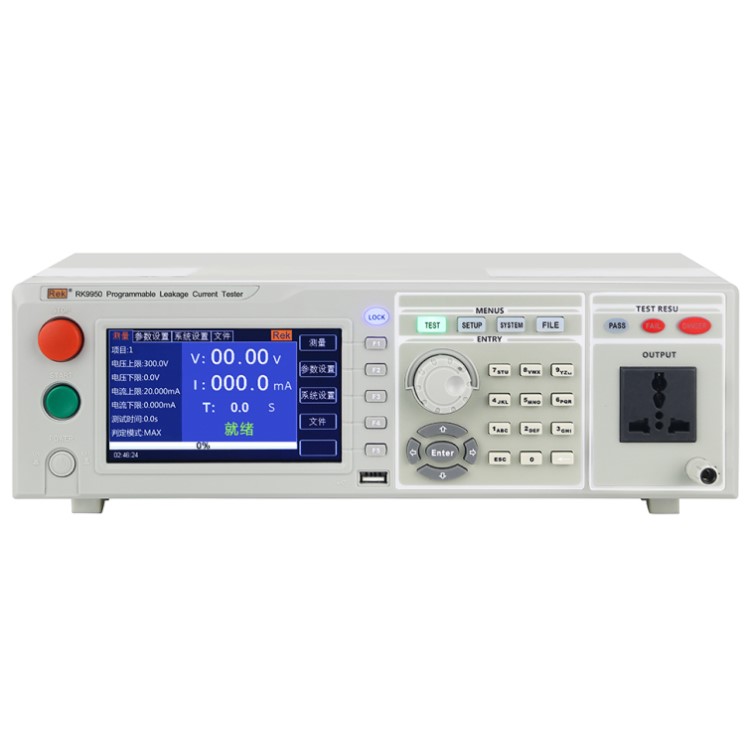

1、采用5寸TFT寬屏（480x272）顯示設置參數及測試參數，顯示內容醒目、豐富；
2、前面板有USB接口，可復制拷貝文件；

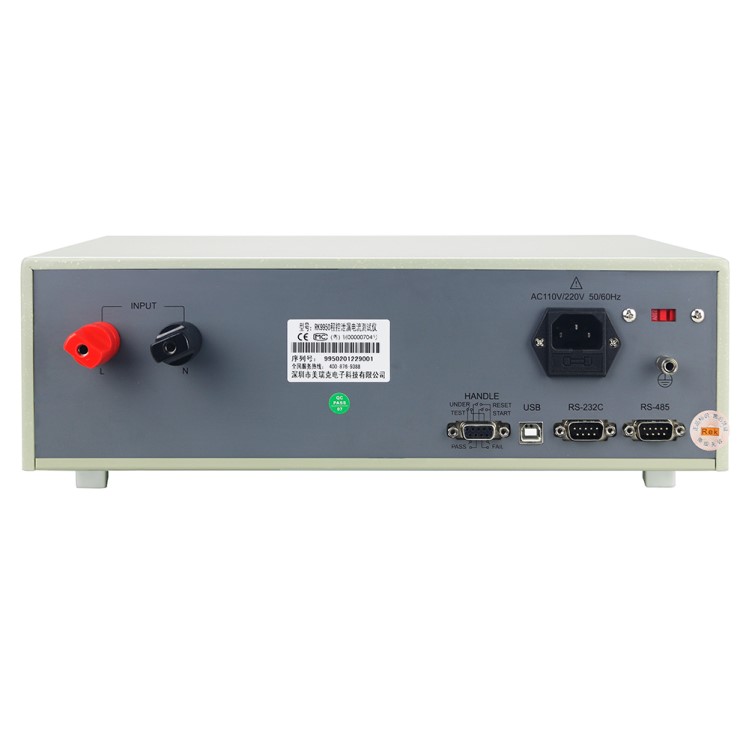

3、后面板有USB接口，可通過USB升級軟件；
4、泄漏電流測試人體網絡GB9706.1-2007(IEC60601-1:1998)；
5、測試可切換人體網絡；
6、標配PLC接口、RS232接口、RS485接口，選配上位機軟件；
7、具有中英文顯示界面，可滿足不同用戶的需求；
8、內置16M Flash。
美瑞克Rek RK9950程控泄漏電流測試儀
| 型號 | RK9950（無源） | RK9950A（500VA）(即將上市) | RK9950B（1000VA）(即將上市) | RK9950C(即將上市) | |
| 基 本 功 能 | 屏幕尺寸 | 5寸TFT液晶屏 | |||
| 數字鍵 | 參數設置數字輸入 | ||||
| 編碼開關 | 參數選擇及確認功能 | ||||
| 上下左右功能鍵 | 參數設定上下選擇功能 | ||||
| LOCK鍵盤鎖定功能 | 防止意外修改測試條件或禁止測試條件被修改 | ||||
| 報警功能 | 聲訊報警 | ||||
| 通訊接口 | RS232C、RS485、USB | ||||
| USB接口 | 拷貝、復制、存儲功能 | ||||
| 控制接口 | HANDLER(PLC) | ||||
| 測試 方式 | 動態、靜態 | ||||
| 負載 電壓（AC） | 范圍 | 0-300V | 0-380V | ||
| 精度 | ±（2%的×顯示值+0.5V) | ||||
| 頻率 | 50/60Hz | ||||
| 負載 電流（AC） | 最大 | 25A | |||
| 過電流保護 | 聲光報警、切斷負載輸出 | ||||
| 泄漏電流設置 | 上限設定 | ||||
| 范圍 | 0.001-20.00mA | ||||
| 分辨率 | ＜10mA時，0.001/step ＞10mA時 0.01mA/step | ||||
| 下限設定 | |||||
| 范圍 | 0.000-20.00mA | ||||
| 分辨率 | ＜10mA時，0.001/step ＞10mA時 0.01mA/step | ||||
| 說明 | 下限設定為0不作判斷 | ||||
| 泄漏電流測量 | 范圍及準確度 | 0.001-0.050mA DC-10KHz | ±（5%的×顯示值+5個字) | ||
| 0.050-20.00mA DC-10KHz | ±（2%的×顯示值+2個字) | ||||
| 0.050-20.00mA 10KHz-1MHz | ±（5%的×顯示值+5個字) | ||||
| MD模擬人體網絡 | 8種標準網絡 | MD-A(GB/T12113-2003、GB4793.1-2007)、MD-B B1(GB/T12113-2003、GB4793.1-2007、GB4706.1-2005、GB4943.1-2011、GB8898-2011、GB7000.1-2015)、MD-C(GB/T12113-2003、GB7000.1-2015)、MD-D（GB4793.1-2007）、MD-E（GB4943.1-2011、GB4793.1-2007）、MD-F(IEC60598-1:2014、GB4793.1-2007)、MD-G(GB4943.1-2011、IEC60950-1:2005、GB4793.1-2007、IEC61010-1:2001) | |||
| 測試 時間 | 范圍 | 單次定時測試：0.1-999S ±1%；關閉時間為連續測試 | |||
| 說明 | 設定0S測試時只對N線測試，不作L轉換 | ||||
| 輸出 功率 | 無源 | 500VA | 1000VA | 三相無源 | |
| 外配 電源 | 可外接 | 內置 | 內置 | 可外接 | |
| 工作溫度、濕度 | 0℃-40℃，≦75%RH | ||||
| 電源 | 100V-121V，198V-242V，47.5-63Hz 5A 250V | ||||
| 保險絲規格 | 5A 250V 10A 110V | ||||
| 外形體積(D×H×W) | 430mm×105mm×350mm | ||||
| 重量 | 13KG | 16KG | 18KG | 14KG | |

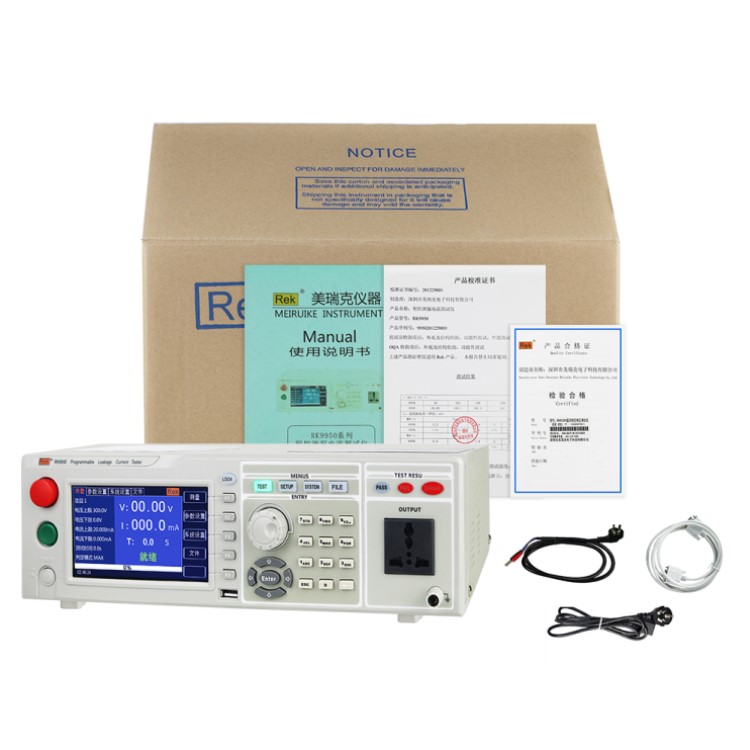

| 標配配件 | 測試線、數據線、電源線 | ||||
| 選配配件（整套） | 16G U盤(含上位機軟件)、RS232轉USB連接線、USB轉方口連接線 | ||||
