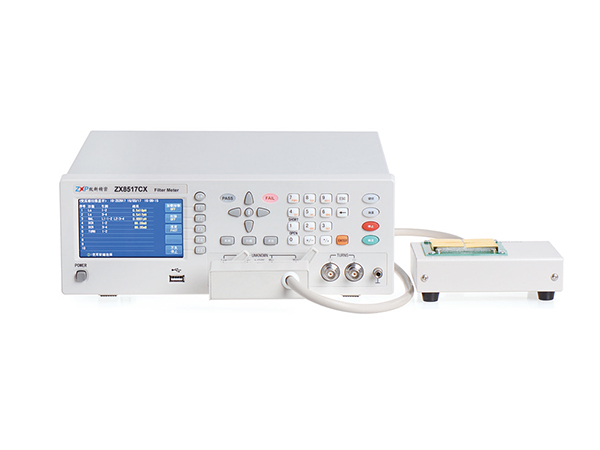

致新精密ZX8517CX共模電感平衡測試儀
ZX8517CX系列濾波器平衡測試儀是專門針對平衡類器件進行高效對比測試而研發高性能平衡測試儀，可方便地對平衡器件對比測試(如集成分壓電阻、平衡電容和共模濾波器)，并且Ls、DCR、圈比，平衡測試結果一屏顯示，更直觀方便。該產品高達0.05%的測量精度，50Hz-200kHz的頻率范圍，50mV-2.0伏信號電平，高達50次/秒的測試速度，為產品質量提供可靠保證。
型號 | ZX8517CX-4PA | ZX8517CX-6PA | |||
測試頻率 | 50Hz ～ 200kHz, 37個典型頻點 | ||||
測試參數 | L、R、Q、|Z|、θ(RAD),C,DCR | ||||
測試引腳 | 4 PIN（2繞組） | 6 PIN（3繞組） | |||
基本準確度 | 0.05%，精度表為準 | 0.05%，精度表為準 | |||
測試速度 | 快速:50次/秒、中速:20次/秒、慢速:6次/秒 | ||||
測試電平 | 50mV-2.0V，連續可調 | ||||
信號源阻抗 | 30Ω、50Ω、100Ω、10/100Ω | ||||
量程方式 | 自動、保持 | ||||
觸發方式 | 內部、手動、自動、外部、總線 | ||||
校準功能 | 開路/短路、全頻清零、點頻清零 | ||||
測試盒平衡治具 | 標配 | 無 | 標配 | 無 | |
顯 示 范 圍 | |Z| | 0.1 mΩ～99.999MΩ | 0.1 mΩ～99.999MΩ | ||
L | 0.0001μH～999.99H | 0.0001μH～9999.9H | |||
R | 0.01 mΩ～99.999MΩ | 0.1 mΩ～99.999MΩ | |||
Q | 0.1～9999.9 | 0.1～9999.9 | |||
C | 0.0001pF ～ 9999.9 F | 0.0001pF ～ 9999.9 F | |||
θ(RAD) | -3.14159～3.14159 | -3.14159～3.14159 | |||
θ(DEG) | -179.99 o ～179.99o | -179.99 o ～179.99o | |||
Δ% | -99.999%～99.999% | -99.999%～99.999% | |||
DCR | 0.01mΩ-99.9999MΩ | 0.01mΩ-99.9999MΩ | |||
等效電路 | 串聯、并聯 | ||||
比較器 | PASS、HI、LOW(PASS/FAILLED顯示) | ||||
接口 | GPIB（選件） | ||||
RS232C、UsbHost、Usb Device、Handler | |||||
存儲器 | 內部50組，外部U盤500組文件 | ||||
溫度濕度 | 0℃～40℃，相對濕度≤75% | ||||
電源要求 | 100～120 Vac或198～242 Vac | ||||
46～64 Hz，功率大于50 VA | |||||
體積(WxHxD) | 310mmx110mmx315mm | ||||
重量（凈重） | 5.5Kg | ||||
ZX8517CX-4PA：2對繞組測試，頻率50-200kHz，可同時測試Ls，DCR，圈比，平衡功能
ZX8517CX-6PA：3對繞組測試，頻率50-200kHz，可同時測試Ls，DCR，圈比，平衡功能
