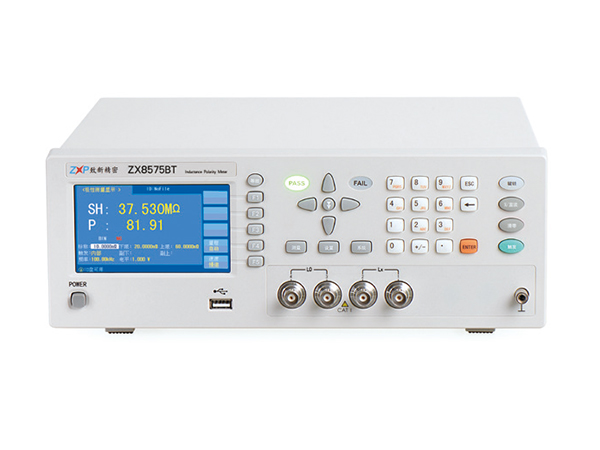

致新精密ZX8575MV電感器極性測試儀
ZX8575MV系列電感器極性測試儀是專門針對電感器自動分選機，需要檢測電感極性而研發的儀器，可以方便地檢測生產線上電感的極性及短路開路。測試速度快，為產品質量提供可靠保證。

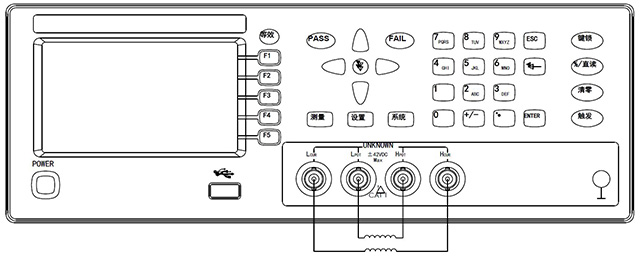

1.測試端接法(如下圖)：
測試原理：通常一個電感，是無法測試極性的，必須通過與標準電感的比較，才能判斷極性；
如下圖所示，兩個電感一個是測試電感，一個是標準電感。
儀器一共四個測試端，從左到右依次為：Lcur,Lpot,Hpot,Hcur
Lpot–Hpot中間兩個測試端：連接標準電感
Lcur-Hcur外面兩個測試端：連接測試電感（被測電感）

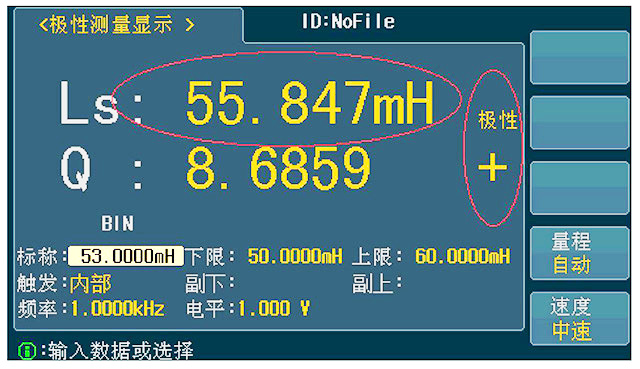

2.極性測量界面
在極性測量界面，可設定：標稱值，Ls下限值，Ls上限值，Q下限值，Q上限值，
頻率，電平；如不連接自動化測試設備，量程請調節為：自動。
速度：快速，中速，慢速，超快
極性為：+或者-兩種情況！
特別注意：儀器面板PASS（合格）、FAIL（不合格）指示燈，僅僅是Ls_Q合格不合格的指示，與極性無關。
型號 | ZX8575MV | |
測試頻率 | 50Hz ～ 200kHz, 37個典型頻點 | |
測試參數 | L，Q，P（極性） | |
測試方式 | L0:標準電感 Lx:被測電感 | |
測試速度 | 快速:50次/秒、中速:20次/秒、慢速:6次/秒 | |
測試電平 | 50mV-2.0V，連續可調 | |
信號源阻抗 | 30Ω / 100Ω | |
量程方式 | 自動、保持 | |
觸發方式 | 內部、手動、自動、外部、總線 | |
顯示 范圍 | SH | 0.1 mΩ ～ 99.999MΩ |
P | -179.99 o ～179.99o | |
比較器 | PASS、HI、LOW(PASS/FAIL LED顯示) | |
接口 | GPIB（選件） | |
RS232C、UsbHost、Usb Device、Handler | ||
存儲器 | 內部50組，外部U盤500組文件 | |
溫度濕度 | 0℃～40℃，相對濕度≤75% | |
電源要求 | 電壓：100～120 Vac或198～242 Vac | |
頻率：46～64 Hz，功率大于50 VA | ||
體積(WxHxD) | 310mmx110mmx315mm | |
重量（凈重） | 5.5Kg | |
ZX8575BT：極性測試儀
ZX8575MV：可同時測試電感和極性
