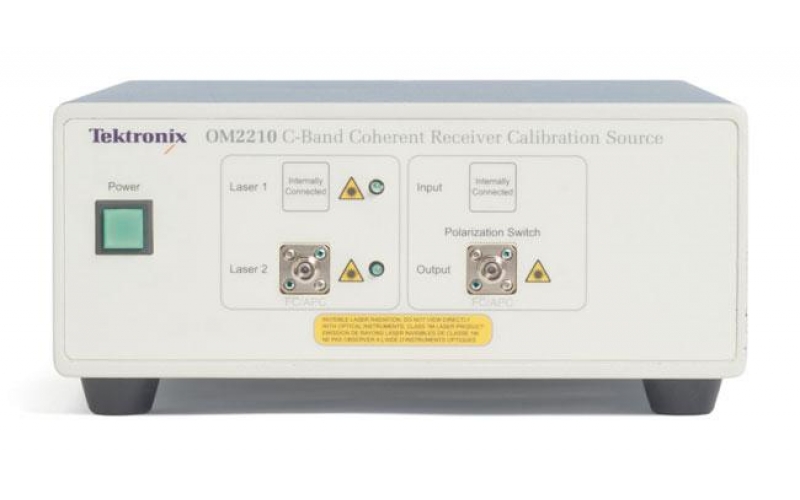

泰克OM2210 相干光接收機校準源
OM2210 相干光接收機校準源包含相干光接收機校準所需的功能和軟件。OM2210 裝備兩路獨立的自由運行激光和精密偏振開關，能夠用已知極化信號來激勵相干光接收機，從而能夠提取接收機的線性傳遞函數。
測量相干光接收機的主要性能參數，如正交相位角、路徑增益和通道時延
獲得校準后的光場測量中使用的波長上的校準數據
校準任何足夠穩定的相干光接收機，使其能夠進行光場測量
在示波器帶寬內任意外差頻率上測量接收機混合參數
測量更高級接收機模塊中的光混合屬性
OM2210可以配置最多兩個可調諧激光器。OM2012只提供了可調諧激光光源。
整個C頻段和/或L頻段可調諧連續波激光器
集成波長鎖定裝置，支持50 GHz ITU波長網格
可設置網格最低1 GHz
網格外調諧，支持自定義波長應用
用戶可調節發送功率輸出(+6到+15.5?dBm)及操作中波長調節
設計并經檢驗滿足RoHS指令
1M級激光器安全產品
IEC/UL 60950-1安全認證
用于OM1106/ OM4200軟件，自動執行接收機測試(詳情請參見OM1106產品技術資料)：
校準相干接收機前端特點，用于校準后的光信號測量
集成雙偏振內差相干接收機頻域特性分析
可調諧激光器，用于2.5、10、40、100?Gb/s光網絡設備的設計和制造測試，包括：
多業務開通平臺 (MSSP)
交連
光開關
光分接復用器
密集波分復用(DWDM)終端
其他波形復用(WDM)城域系統設備
如果想使用與發射機有關的最低假設測量相干光調制，必需測量和校正相干光接收機中的任何不理想特點。OM2210使用兩個獨立的自由運行激光器和一個精密偏振開關，使用已知偏振信號測試相干光接收機，從而可以提取接收機的線性轉函(光電場到電壓矩陣)。可以在整個頻段內調諧激光器，獲得測量數據相對于信道頻率與外差頻率的關系。以.mat格式文件繪制和保存結果。
OM2210相干光接收機校準源包括接收機校準所需的材料和軟件。
測量典型不確定度說明：
任意4條通道之間通道時延為0.5?ps
4條通道中任意一對通道之間可以測量的最低串?dāng)_為-40?dB
正交通道之間正交相位誤差0.2度
偏振通道之間光相位0.4度
通道之間路徑增益0.1?dB相對增益
OM2210和OM2012產品中使用的激光器集成了一個冷卻外部腔二極管激光器(ECDL)。ECDL采用熱調諧標準濾波器，在可以選擇的波長上實現單模操作。可調諧激光器沒有移動部件，許多設計要素與標準分布式反饋激光器(DFB)相同。
可調諧激光器在典型工作條件下?lián)碛械拖鄬γ芏仍肼?RIN)、高邊模抑制比(SMSR)、窄行寬及準確的波長。產品滿足300針多邊協議(MSA) 傳送應答器和離散線路卡的嚴格要求。
可調諧激光器設計中采用下面的工作指標：
ITU-T G.692?
Telcordia GR-253?
Telcordia GR-63?CORE NEBS
Telcordia GR-468?CORE
OM2210提供了相干光接收機校準所需的全部硬件，以下除外：

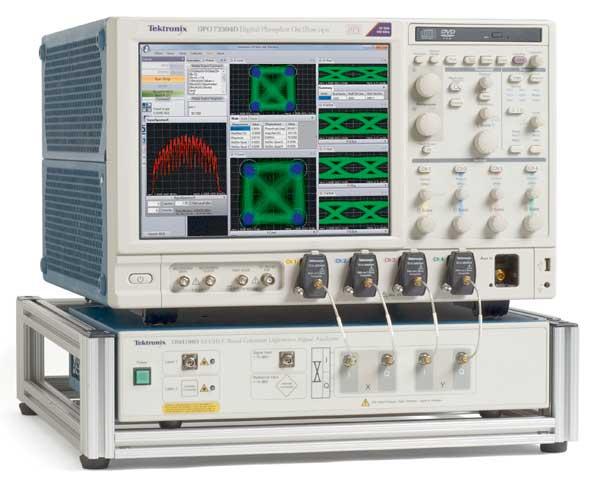

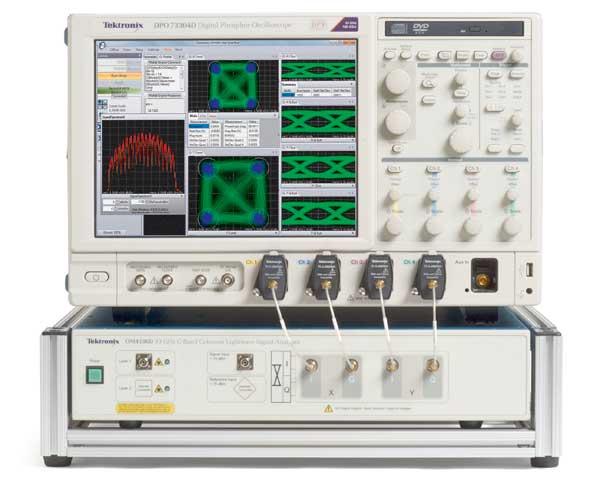

要求OM4000系列OMA或OM1106軟件。
不包括計算機。電腦要求請參見OM4000系列產品技術資料。
不提供示波器。軟件兼容許多示波器。在訂貨時檢查兼容能力。最低要求包括：每條通道>10?GS/s，每條通道>2.5?GHz帶寬，4通道，LAN連接。
不提供DUT。DUT必須是雙偏振外差接收機。如果輸出是差分輸出，那么一次只能測量4個輸出，但如果在P和N之間自動切換，則支持TriMode探頭。
這臺設備是Class 1M激光器產品，只用于產品技術資料中指明的推薦條件和等級。使用非產品技術資料中指定的控制或調節或程序，可能會導致有害的輻射。
看不見的激光輻射–在用于光儀器時，不要用眼睛直接看這臺設備發出的激光輸出。
這臺設備符合21CFR1040.10，偏差除外，偏差符合2007年6月24日發布的第50號激光器通告。
除另行說明外，所有技術規格均受保證。除另行說明外，所有技術規范適用于所有型號。
技術數據在工作波長和溫度范圍內有效。
| 參數 | 符號 | 最小值 | 典型值 | 最大值 | Unit |
|---|---|---|---|---|---|
| 光輸出功率調節范圍 (BOL設置點) | PcwBOL | +7? | — | +15.5? | dBm |
| 光功率精度EOL | PsEOL | — | — | ±1? | dB |
| 光輸出功率步長尺寸 | — | — | .01? | — | dB |
| LsDisable光輸出功率 | — | — | — | -45? | dBm |
| 工作頻率范圍(ITU網格上50 GHz通道間隔) | ν (C頻段) | 196.25? | — | 191.25? | THz |
| ν (L頻段) | 191.25? | — | 186.25? | THz | |
| 工作波長范圍 (ITU網格上50 GHz通道間隔) | λ (C頻段) | 1527.60? | — | 1567.54? | nm |
| λ (L頻段) | 1567.54? | — | 1609.62? | nm | |
| 波長精度EOL?1 | Δλacc | — | — | ±2.5? | GHz |
| 行寬 [FWHM (–3?dB), 瞬時] | Δλ | — | — | 100? | kHz |
| 邊模抑制比 | SMSR | 40? | 55? | — | dB |
| 13?dBm輸出功率時的RIN?2 | RIN13 | — | — | -145? | dB/Hz |
| 7?dBm輸出功率時的RIN?2 | RIN7 | — | — | -140? | dB/Hz |
| 背向反射 | Rb | — | — | -14? | dB |
| 光隔離度 | — | 30? | — | — | dB |
| 偏振消光比 (未連接器化) | Er, p | 20? | — | — | dB |
| SSER | SSER | 40? | 55? | — | dB |
| 鎖頻和功率鎖定時間(熱啟動) | t1 | — | 15? | 25? | 秒 |
| 頻率和功率鎖定時間(冷啟動) | t2 | — | — | 60? | 秒 |
| LsEnable發光時間 (熱啟動) | — | — | — | 10? | 秒 |
1從中心測得，±10?pm路徑。
2RIN是為10 MHz ~ 40?GHz指定的。
溫度
工作
+10?~ +35?℃
貯存溫度
–20?~ +70?℃，無冷凝濕度
濕度
15% ~ 80%相對濕度，無冷凝
電源要求
100/115/230?V AC, ~50?~ 60?Hz, 1條電力電纜, 最大100 VA
校準間隔
1?年
