主要特性
波特圖
Web網頁遠程控制
用戶自定義Default參數
標配串行總線觸發和解碼
歷史模式和順序模式
1 M點 FFT
強大的調試分析能力
事件搜索和導航，快速定位感興趣的事件
MSO邏輯分析儀集成，混合信號分析利器
歷史模式和順序模式結合，異常信號無所遁形
基于硬件的Pass/Fail模式，適用于長期監測信號
MSO邏輯分析儀集成，混合信號分析利器
歷史模式和順序模式結合，異常信號無所遁形
基于硬件的Pass/Fail模式，適用于長期監測信號
標配串行解碼
市面上的大多數示波器本身不標配串行CAN、LIN、I2C、SPI、RS-232/UART 總線觸發和解碼功能，需要額外購買選件開通此項功能。而SDS1000X-C將此項功能作為標配，免費開放。
波形與數據可同時顯示在界面上，方便查看；以列表的形式將解碼的詳細信息顯示，并支持將數據進行存儲與導出。
波形與數據可同時顯示在界面上，方便查看；以列表的形式將解碼的詳細信息顯示，并支持將數據進行存儲與導出。
電源環路響應分析（波特圖）
在電源設計中穩定性是一項非常重要的指標。一般來說穩定性測量需要用到專門的頻率響應分析儀，但因為其高昂的價格往往讓人望而卻步，因此鼎陽科技提供了一套經濟型的解決方案：鼎陽SDS1000X-C示波器和信號源配合標配的免費Bode Plot Ⅱ軟件，實現電源環路測量。
· 全新開發的波特圖測量核心，更高的測量靈敏度和精度
· 可變激勵掃描模式，對應電源控制環路測試盒其他復雜測試場景
· 人性化的UI設計，參數設置更友好
· 列表和游標測量，分析結果更直觀
· 全新開發的波特圖測量核心，更高的測量靈敏度和精度
· 可變激勵掃描模式，對應電源控制環路測試盒其他復雜測試場景
· 人性化的UI設計，參數設置更友好
· 列表和游標測量，分析結果更直觀
數據分析處理的一次變革
14 M全采樣點測量，測量精度和采樣精度完全相同，不失真
14 M全采樣點運算，增配協處理器完成，速度更快
1 M點FFT運算，支持Peaks, Markers, FFT點數可選
支持Zoom、Gating、Math測量和統計功能
支持38種自動測量功能
硬件加速運算，用戶體驗更暢快
14 M全采樣點運算，增配協處理器完成，速度更快
1 M點FFT運算，支持Peaks, Markers, FFT點數可選
支持Zoom、Gating、Math測量和統計功能
支持38種自動測量功能
硬件加速運算，用戶體驗更暢快
深存儲，快刷新
采用鼎陽獨創的SPO技術，數字觸發系統，觸發靈敏度高，抖動小
256 級輝度和色溫顯示，更清晰
波形刷新率200,000 wfm/s，輕松捕獲異常波形
14 Mpts存儲深度，深入查看波形細節
256 級輝度和色溫顯示，更清晰
波形刷新率200,000 wfm/s，輕松捕獲異常波形
14 Mpts存儲深度，深入查看波形細節
通過Web網頁進行遠程控制
內嵌了Web Server，無需安裝驅動軟件和上位機軟件，通過瀏覽器即可對儀器進行遠程控制、觀察波形、獲取測量結果，可滿足高壓、高溫等特殊環境的應用需求。內嵌的虛擬控制面板和示波器面板完全相同，使用起來更加簡單方便。SDS1000X-C 支持PC 和手機兩種風格的網頁布局，在手機上也能輕松完成控制和觀察。
規格參數
| 帶寬 | 100 MHz 、200 MHz |
| 實時采樣率 | 2 通道系列采用 1 片 1 GSa/s ADC 芯片，4 通道系列采用兩片 1 GSa/s ADC 芯片 , 通道全部開啟時，每通道采樣率 500 MSa/s，通道交織模式采樣率 1 GSa/s |
| 通道數 | 4（4 通道系列） 2+EXT（2 通道系列） |
| 存儲深度 | 通道交織模式 14 Mpts/CH，非交織模式 7 Mpts/CH |
| 最高波形捕獲率 | 200,000 wfm / s（Sequence 模式） |
| 觸發類型 | 邊沿（Edge）、斜率（Slope）、脈寬（Pulse width）、窗口（Window）、欠幅（Runt）、間隔（Interval）、超時（Dropout）、碼型（Pattern）、視頻（Video）、串行觸發（IIC、SPI、UART/RS232、CAN、LIN） |
| 解碼類型（選件） | IIC、SPI、UART/RS232、CAN、LIN |
| USB任意波形發生器（4 通道系列支持，選件） | 單通道，最高輸出頻率 25 MHz，采樣率 125 MSa/s，波形長度 16 kpts |
| 波特圖（4 通道系列支持） | 最小起始頻率 10 Hz，最小掃寬 500 Hz，最大掃寬 120 MHz（且受限于當前機型帶寬和信號源帶寬），最大掃描 500 個頻點 |
| USB WIFI 適配器（4 通道系列支持，選件） | 802.11b/g/n，WPA-PSK，只有 Siglent 提供的適配器，才能確保正常工作 |

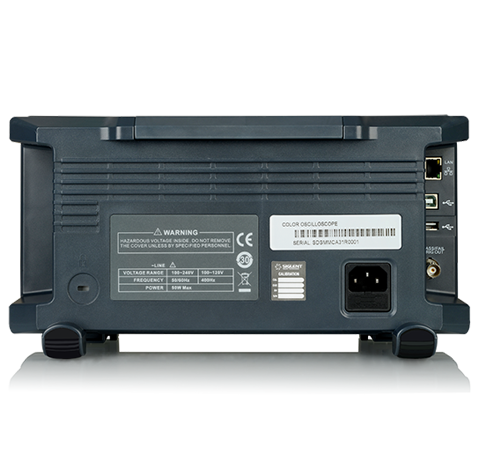

| 接口 | USB Host、USB Device、Sbus（4 通道系列支持，Siglent 邏輯分析儀接口）、LAN、Pass/Fail、Trigger Out |
| 標配探頭 | 4 套 /2 套無源探頭 PP510 4 套 /2 套無源探頭 PP215 |
| 屏幕 | 7 英寸 TFT-LCD 顯示屏，分辨率 800*480 |
| 重量 | 2 通道系列：凈重 2.5 kg；毛重 3.5 kg 4 通道系列：凈重 2.6 kg；毛重 3.8 kg |
型號
模擬帶寬
通道數
最高實時采樣率
最高波形捕獲率
最大存儲深度
參考價(含稅)
SDS1204X-C
200 MHz
4
1 GSa/s
200,000 wfm/s
14 Mpts
電商專賣系列
SDS1202X-C
200 MHz
2
1 GSa/s
200,000 wfm/s
14 Mpts
電商專賣系列
SDS1104X-C
100 MHz
4
1 GSa/s
200,000 wfm/s
14 Mpts
電商專賣系列
SDS1102X-C
100 MHz
2
1 GSa/s
200,000 wfm/s
14 Mpts
電商專賣系列
