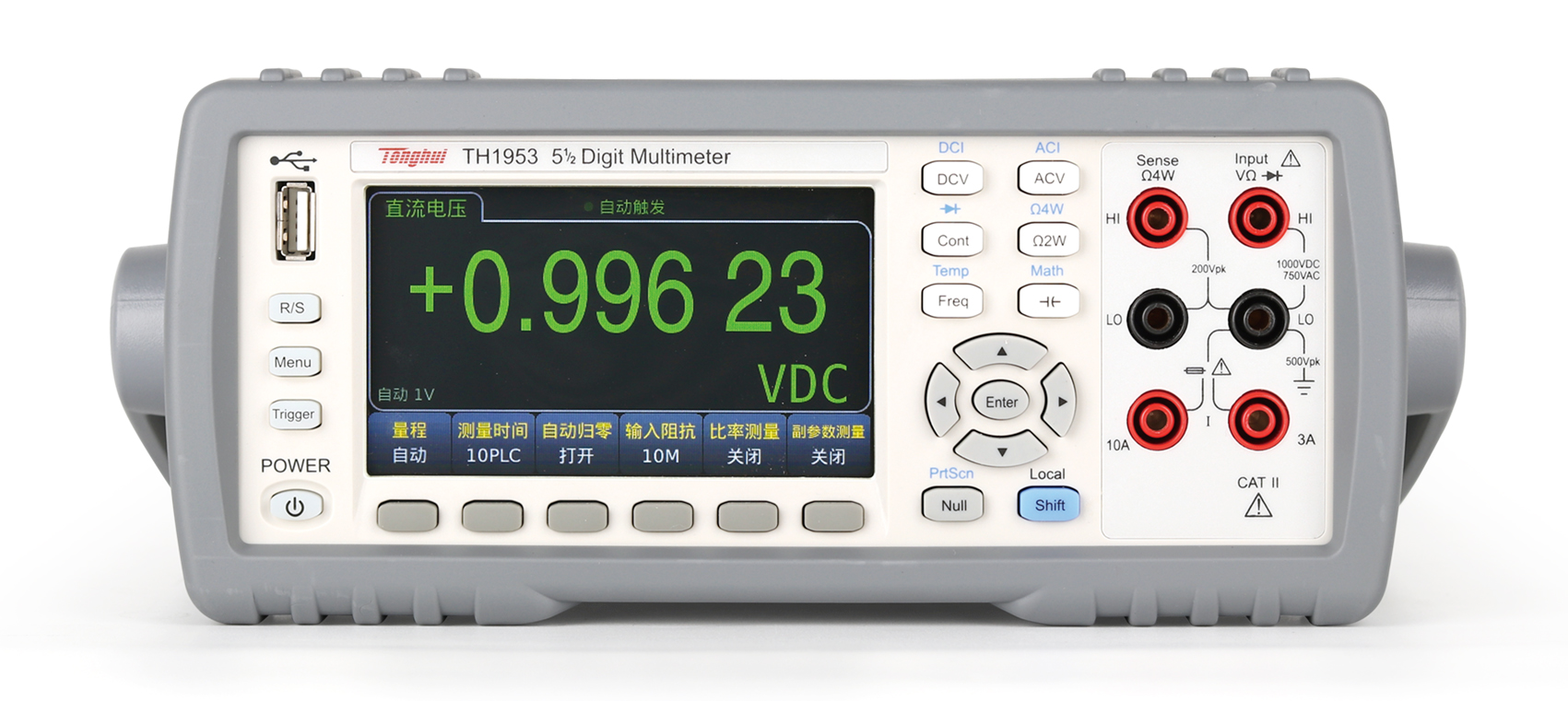

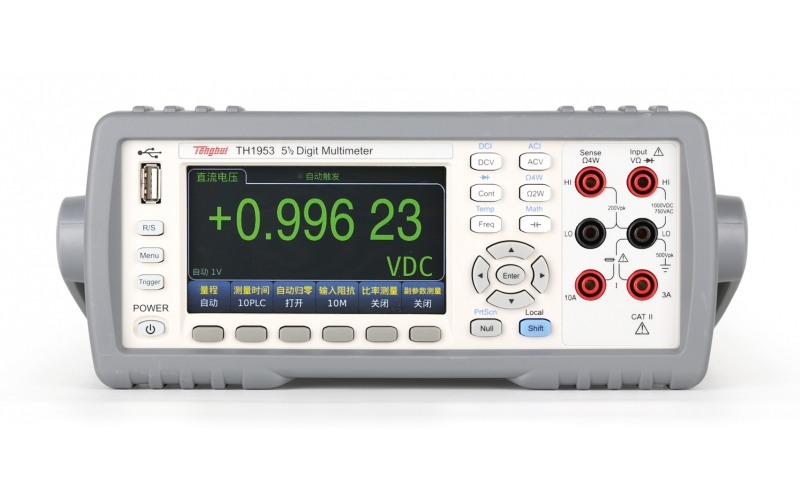

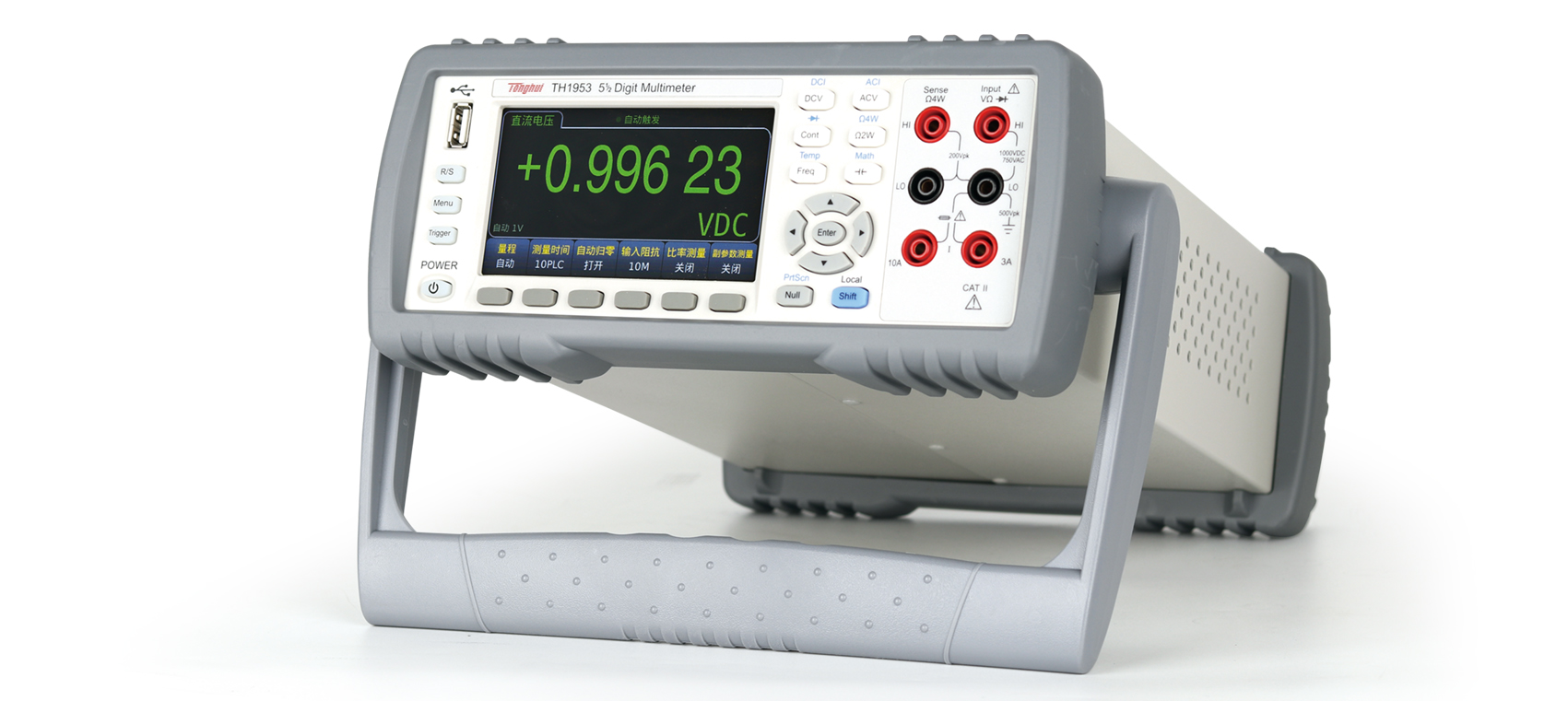

TH1953 五位半數字多用表
應用
■ 生產線工作臺
■ 維修工作臺
■ 教學實驗室
■ 自動化測試設備
技術參數
產品型號
TH1953
顯示器
4.3寸LCD彩色顯示屏
顯示位數
119999字讀數
測量參數
直流電壓、交流電壓、直流電流、交流電流、直流電阻、電容、頻率、導通、二極管、溫度
顯示方式
直讀、直方圖、條形圖、趨勢圖
測量速度
最高1000次/S
數學功能
清零功能、最小值/最大值/平均值/標準偏差、dB、dBm
通用功能
量程
觸發方式
讀數保持
極限測量
自動、手動
LOCAL：AUTO/SINGLE/EXTREMOTE：IMMEDIATE/BUS/EXT
有
HI、Lo和IN（PASS）,帶訊響
技術指標
不確定度的表示：±(%讀數 + %量程), TCAL=25℃
參數
量程/測試范圍
頻率
最高年精度TCAL±5°C
最高溫度系數/°C
直流電壓
100.000mV-1000.00V
0.010+0.005
0.0005+0.0001
真有效值交流電壓
100.000mV-750.000V
3-5Hz
1.00+0.03
0.100+0.003
5-10Hz
0.38+0.03
0.035+0.003
10Hz-20kHz
0.10+0.03
0.005+0.003
20-50kHz
0.15+0.05
0.011+0.005
50-100kHz
0.63+0.08
0.060+0.008
100-300kHz
4.00+0.50
0.200+0.020
直流電阻
10Ω-100MΩ,測試電流:10mA-500nA
0.030+0.004
0.0006+0.0001
直流電流
100uA - 100mA
0.050+0.008
0.0020+0.0005
1A
0.100+0.010
0.0050+0.0010
3A
0.200+0.020
0.0050+0.0020
10A
0.200+0.010
0.0050+0.0010
交流電流
100μA-1A
3kHz-5kHz
0.20+0.04
0.015+0.006
5kHz-10kHz
0.20+0.04
0.030+0.006
3A
3Hz-5kHz
0.25+0.04
0.015+0.006
5kHz-10kHz
0.25+0.04
0.030+0.006
10A
3Hz-5kHz
0.3+0.04
0.015+0.006
5kHz-10kHz
0.3+0.04
0.030+0.006
頻率
3Hz-10Hz
0.100
0.0002
10Hz-100Hz
0.030
0.0002
100Hz-300kHz
0.010
0.0002
方波
0.010
0.0002
二極管
5V，測試電流:1mA
0.020+0.030
0.0010+0.0020
導通
1kΩ，測試電流:1mA
0.030+0.030
0.0010+0.0020
電容
1.0000nF
1.0+0.5
0.02
10.000nF-1.0000mF
0.5+0.1
0.02
10.000mF
1.0+0.5
0.02
溫度
PT100(DIN/IEC 751)
±0.05°C
5kΩ熱敏電阻
±0.10°C
附件
| 標配 | |||||
| 配件名稱 | 型號 | ||||
| 萬用表測試線 | TH26036(JC-BBA03601) | ||||
| 選配 | |||||
| 配件名稱 | 型號 | ||||
| TH1951/61四端測試線 | TH26039 | ||||
