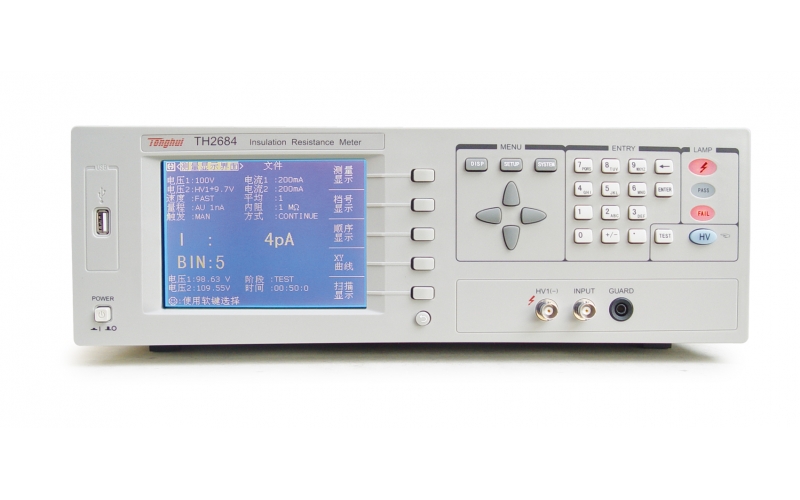

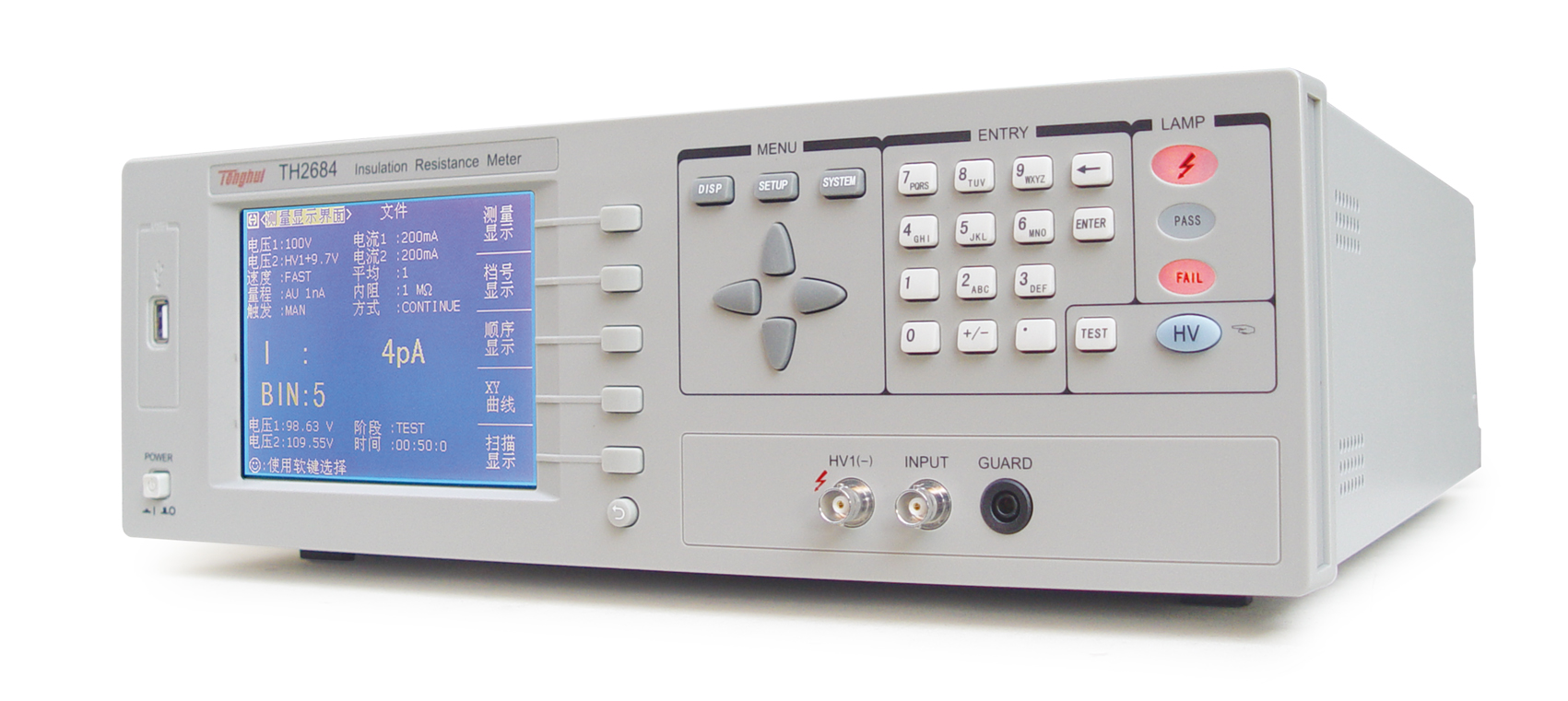

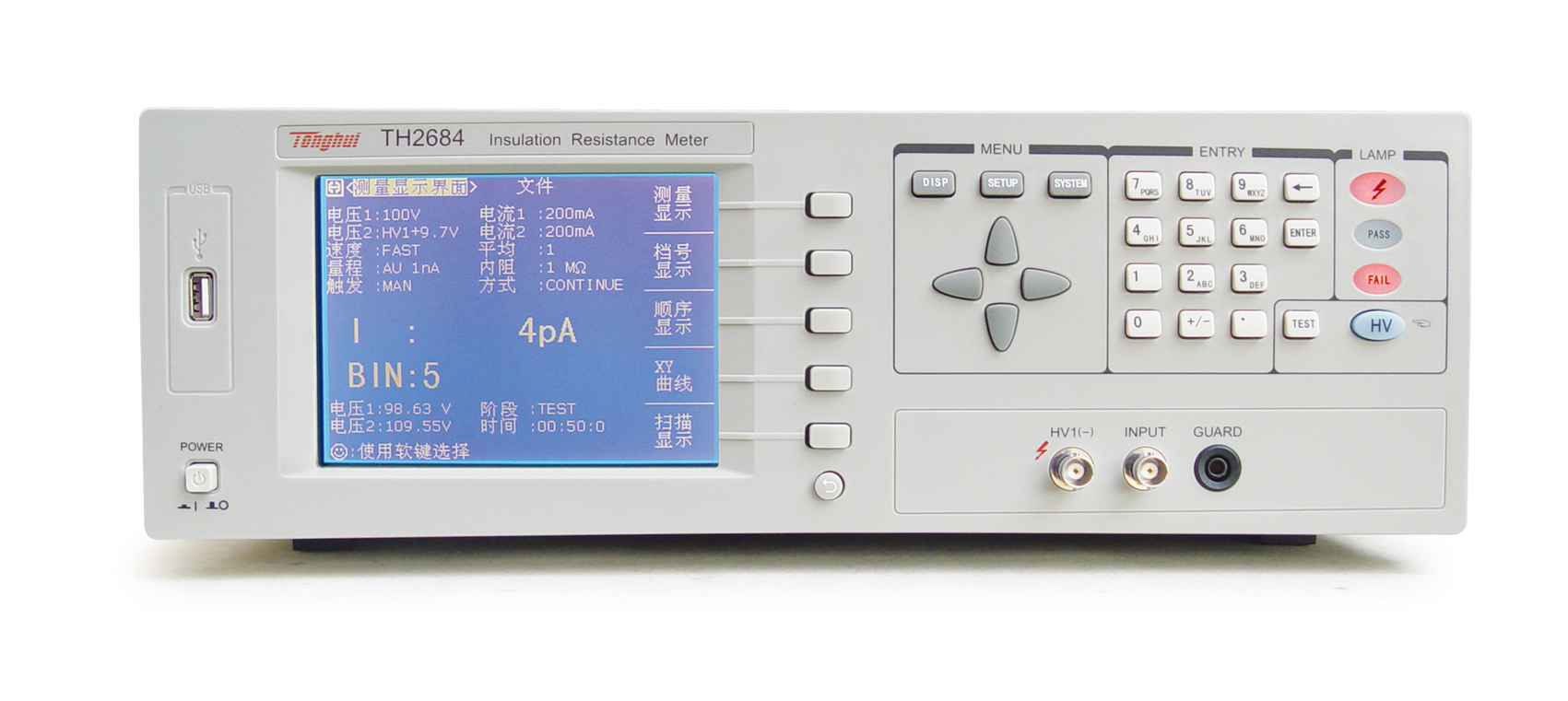

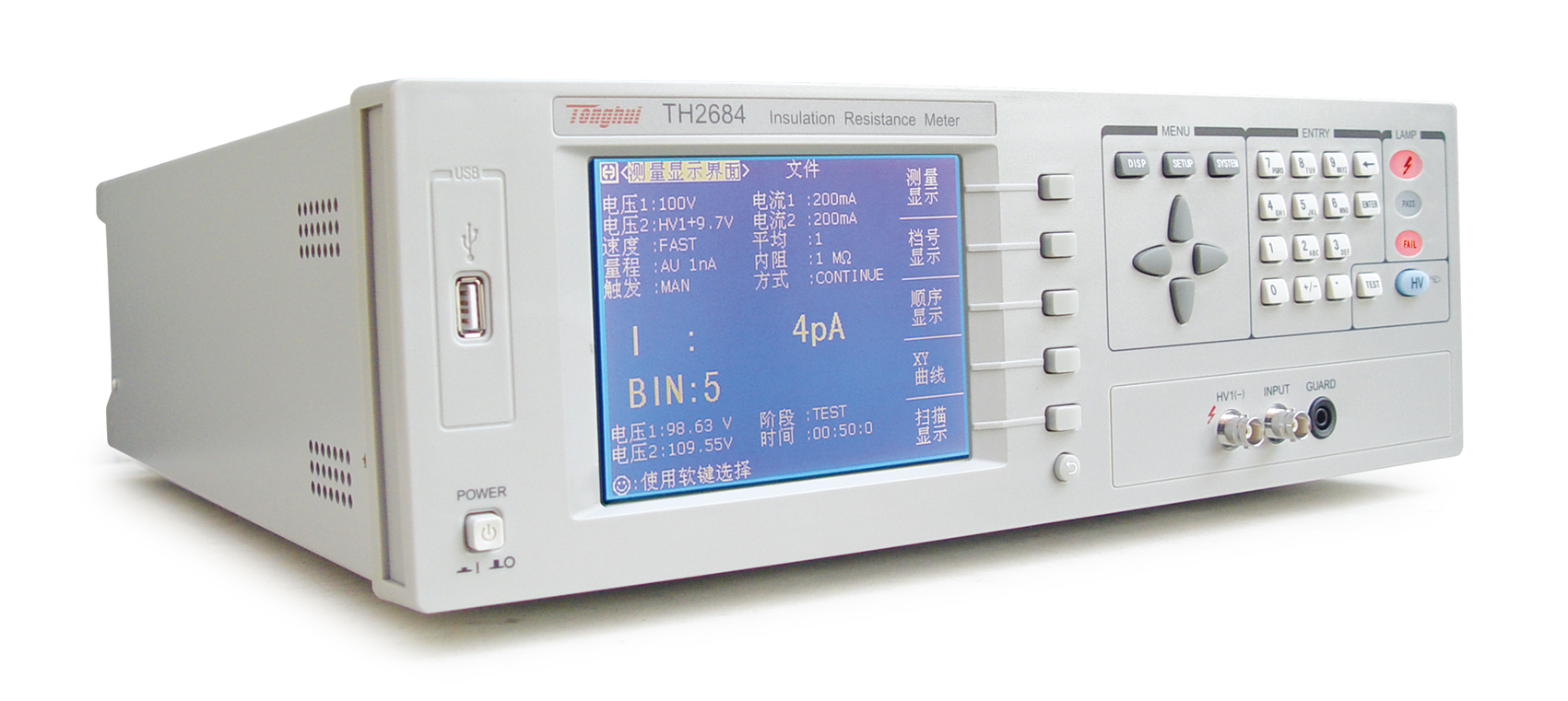

TH2684 絕緣電阻測試儀

• 簡介

• ■ TH2684型高精度絕緣電阻測試儀是一款能快速測量電子元器件，介質材料，設備和電線電纜等絕緣性能的智能化測量儀器。采用大尺寸的液晶，人性化的菜單布局，使用戶可更方便的操作儀器。

  ■ 采用了可切換輸入內阻技術和內置雙電壓輸出，支持預充電,以及接觸檢查功能，使得儀器可實現電容IR的快速一般技術參數測試。

  ■ TH2684可由用戶自行編程測試步驟，最多可達18步。例如，用戶可編程充電，等待，測試，放電等，每個步驟最長可持續(xù)100s。

  ■ TH2684標配RS232,USB DEVICE,Handler等接口。其中Handler接口為實現自動測試系統(tǒng)提供了方便。掃描口，則為大量元器件的測試提供了方便。用戶還可以配一臺掃描儀來加快元器件的測試。

  ■ TH2684具有兩路電壓輸出功能，預充電電壓輸出和測試電壓輸出分別設置，預充電電壓輸出可設置成跟隨測試電壓變化，并可在此基礎上微調，此外，也可設置為獨立電壓輸出模式

• 應用

•


• 技術參數

• 型號	TH2684
  測試輸出
  測試電壓范圍	10-500V，1V步進（雙路）
  測試充電電流	2mA，25mA，200mA
  輔助充電電壓	10-500V，1V步進
  輔助充電電流	2mA，25mA，200mA
  電壓精度	2% ± 1V
  電阻測試
  測量顯示范圍	10 kΩ– 50TΩ
  測試精度	IR < 1T: 2%
  電流測試
  測量顯示范圍	1pA - 1mA
  測試精度	2% ± 2pA
  量程數量	7
  量程工作模式	自動、保持
  響應速度	< 50ms（量程保持）
  測試平均次數	1 - 100
  連續(xù)測試間隔	< 100ms（量程保持）
  其它
  充電時間	0 - 1000s
  測量延時	0 - 1000s
  源電阻	200Ω
  放電電阻	2kΩ
  工作模式	手動、內置的定時器、遠控
  特殊測試模式	R-T、I-T
  比較器功能	四檔：（三檔合格，一檔不合格）
  存儲器	可保存20組儀器設定值

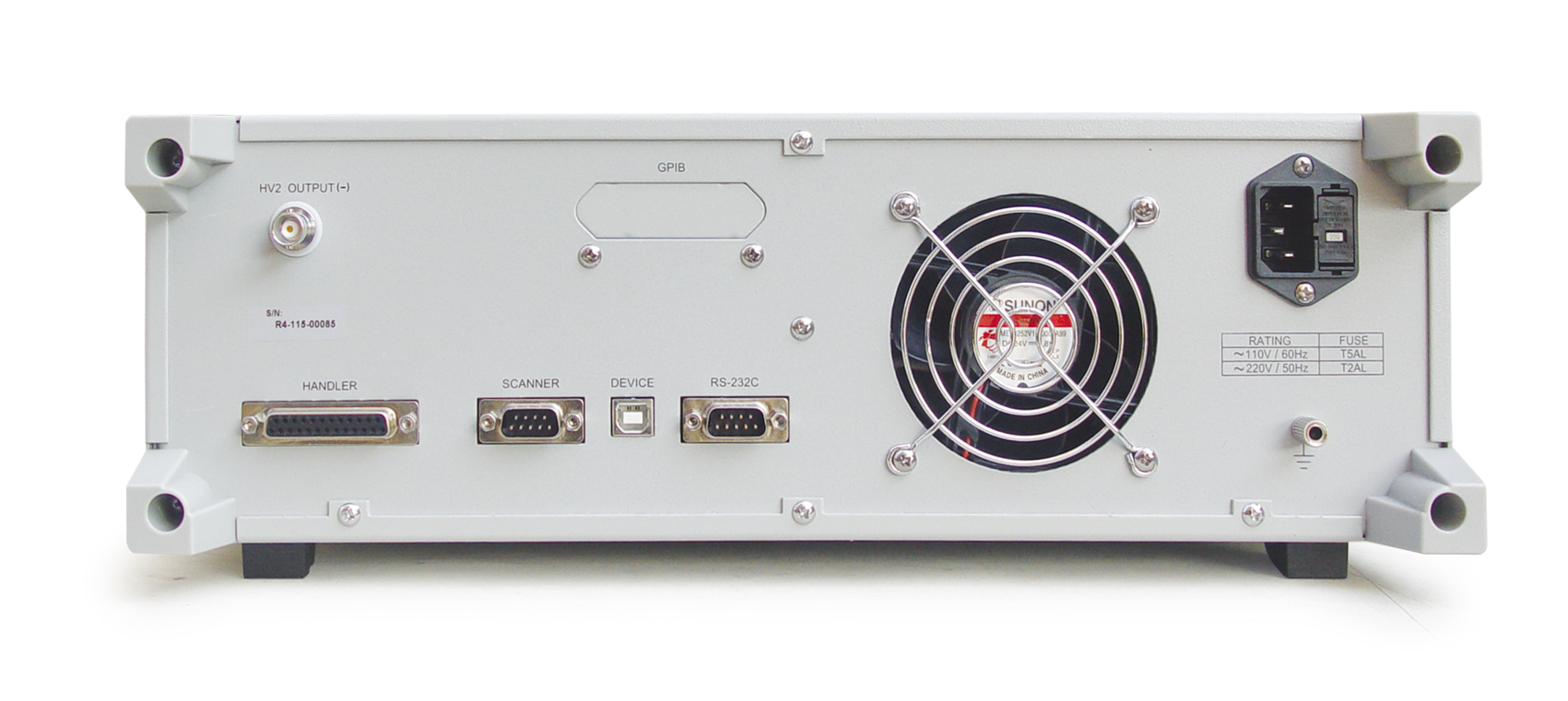

  標準接口	GPIB,（選件）RS232C, HANDLER接口輸出，USB DEVICE( USB TMC and USB CDC support)，  USB HOST(FAT16 and FAT32 )， 掃描接口
  工作溫度、濕度	10℃ -40℃，≤  90% RH
  電源要求	90 - 130 V AC(60Hz) 198 - 260V AC(50HZ)
  功耗	250W

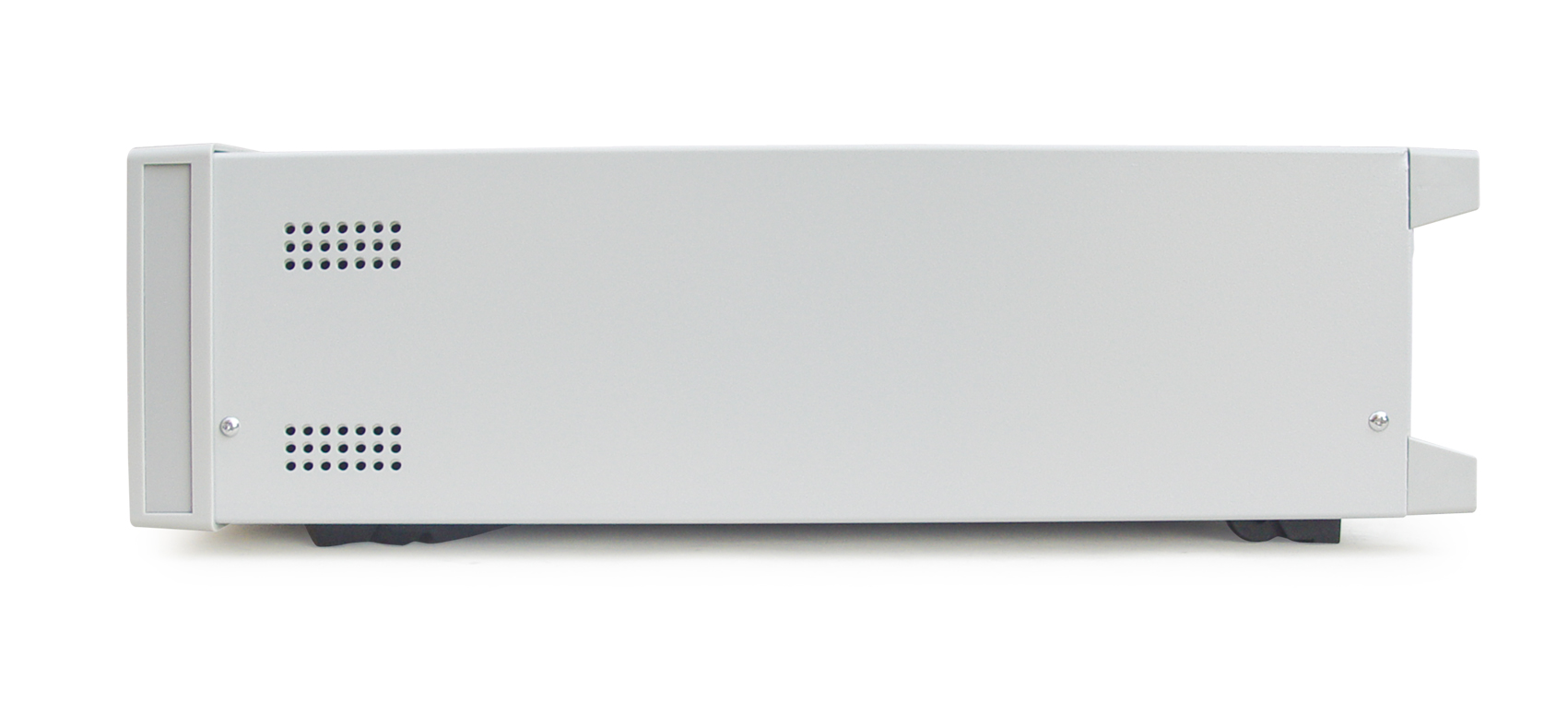

  體積（mm）	400(W)×132(H)×430(D)
  重量	14kg




• 附件

標配
配件名稱	型號
兩端測試線	TH26004B
