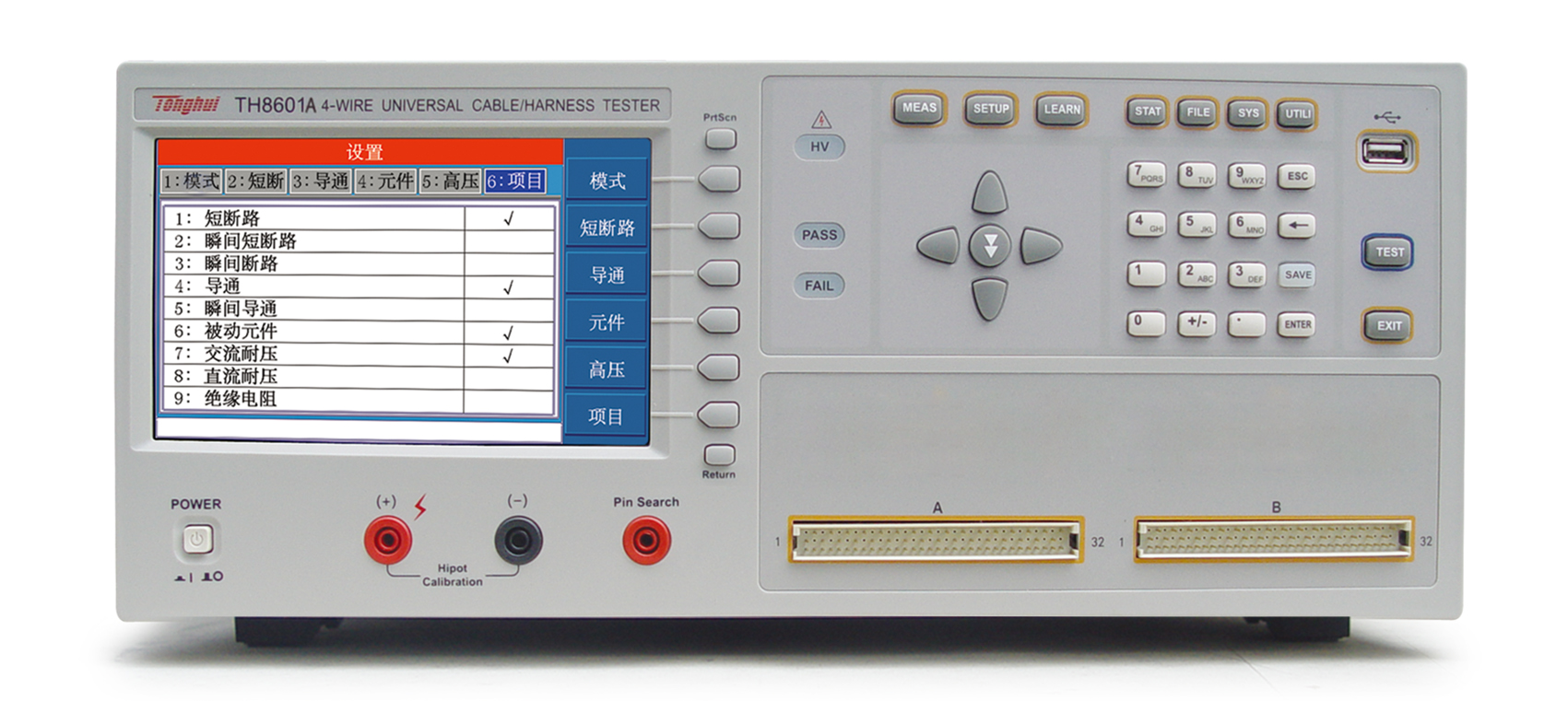

TH8601A 線材綜合測試儀

• 簡介

• ■?TH8601系列四端線材綜合測試儀是專用于各種線纜，線束和排 線品質及連接可靠性檢驗的多功能，自動化的線材綜合參數測試 系統。該系統提供可編程的恒流恒壓源以及高壓源，測試項目涵蓋了導通，被動元件（電感，電阻，電容，二極管），交直流耐壓，絕緣電阻各種高低壓參數。本系統采用先進的LCR數字采樣及高速長壽命通道切換技術，大大提高了測試精度，速度以及使用壽命。采用高低壓分離技術，大大的提高絕緣電阻的測試性能。豐富的接口設計，本儀器還提供RS232, RS485, GPIB, USB, LAN, Handler等接口，便于用戶運用于自動化檢測和自動化產線。

• 應用

• ■?通訊和IT

  ? 電話線、網絡連接線、多股連接線、手機屏線、TYPEC數據線、

  ? USB數據線、筆記本電腦屏線、HDMI連接線、VGA連接線、IDE

  ? 硬盤連接線、SATA硬盤連接線等

  ■?汽車電子

  ? ECU連接線、汽車線束、導航連接線、導航屏線、車載電子產品

  ? 連接線、音視頻連接線

  ■?電子工業

  ? 排線、扁平線、接插件、電源線、多路開關、RS232連接線、

  ? GPIB連接線、USB延長線、多芯插座

  ■?元器件

  ? 無源器件：電容、電感，電阻，二極管

  ■?安規測試

  ? 多路耐壓、絕緣

• 技術參數

• 參數	范圍		詳細指標
  測試腳位	TH8601		128Pin?測試腳位
  	TH8601A		64Pin?測試腳位
  測試信號源	正弦信號源：50Hz-300kHz,幅度、頻率可編程電容元件測試1Vrms		頻率：0.02%??1Vrms?電壓10%
  	可編程直流信號源：5Vdc MAX		10%
  	可編程直流電流源：1-20mA		10%
  	可編程直流?高壓源：1mA?Max	5V-100V	10%±1個字
  		100Vdc-1500Vdc	5%±1個字
  	可編程交流?高壓源：10mA?Max	50V-100Vac	10%±1個字
  		100Vac-1000Vac	5%±1個字
  	通道板通斷掃描信號源：5Vdc
  測試速度	瞬間斷短路（128點）：10ms(樣機標準)		指一次全部掃?描64NET O/S?的時間
  	測試速度基本值：100ms		可能指單個被?動元件的測量時間，或者一條電纜的總測量時間
  電容測量	范圍：0.1pF-300pF ?(樣機10pFmin)		10%±3個字
  	范圍：300pF-1000μF		5%±3個字
  電阻測試	10mohm-1Mohm		5%±1個字
  導通/瞬通	10mohm-50ohm		5%±1個字
  斷短路	1kohm-50kohm		10%±1個字
  二極管測試	0-10V		10%±1個字
  絕緣電阻	1Mohm-100Mohm		5%±5個字
  	100Mohm-1000Mohm		10%±5個字
  直流漏電流	1μA-1000μA		5%±2個字
  交流漏電流	0.01mA-5mA		10%±5個字

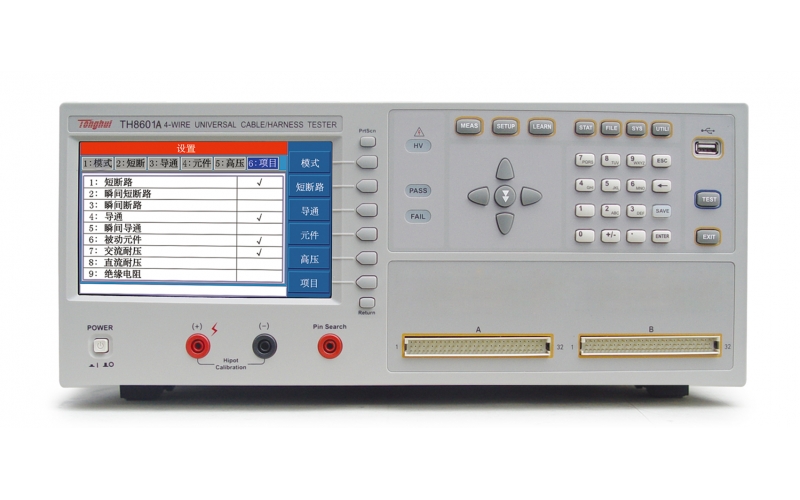

TH8601A 線材綜合測試儀
