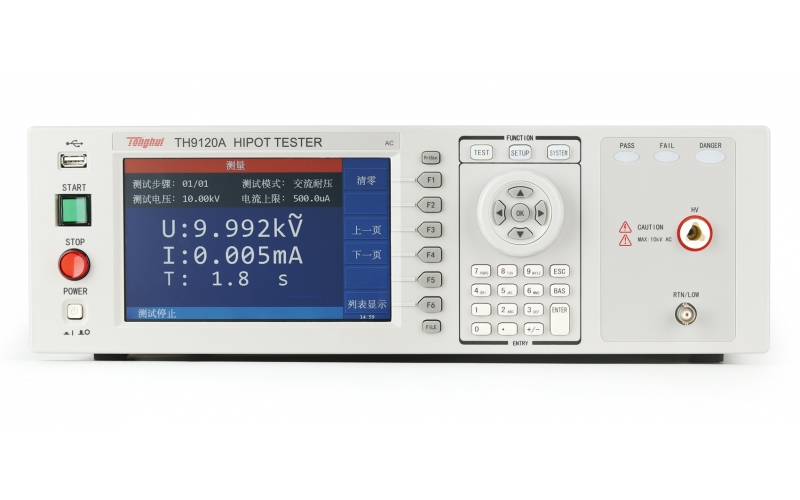

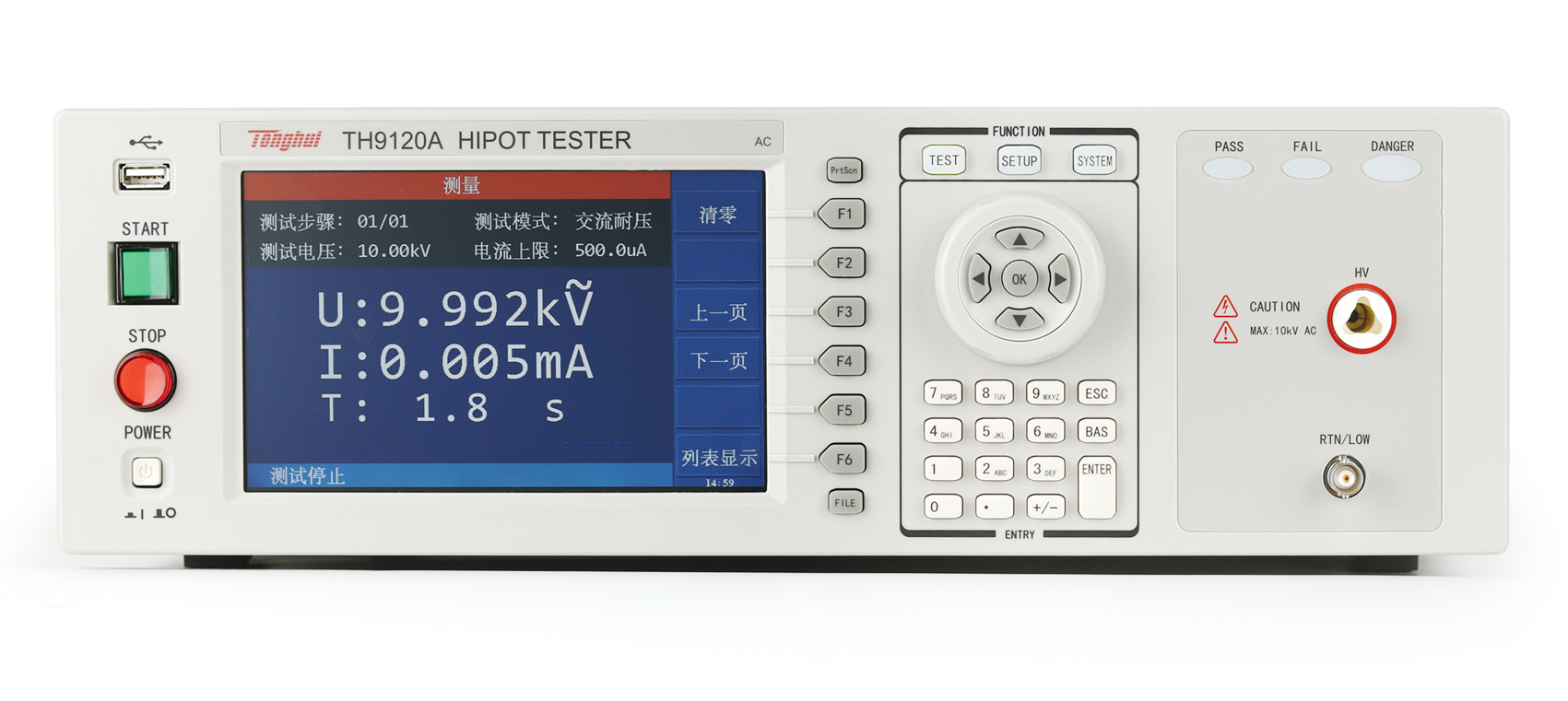

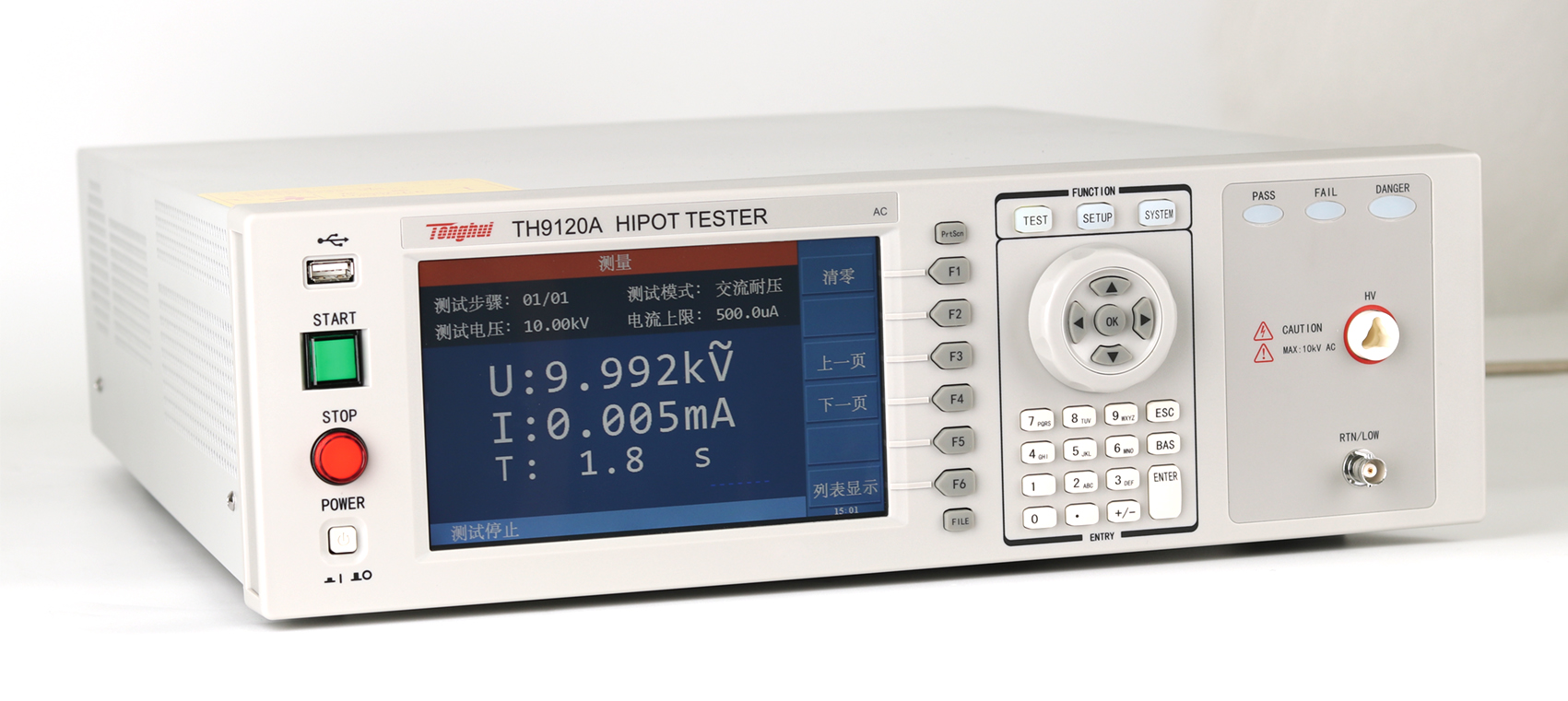

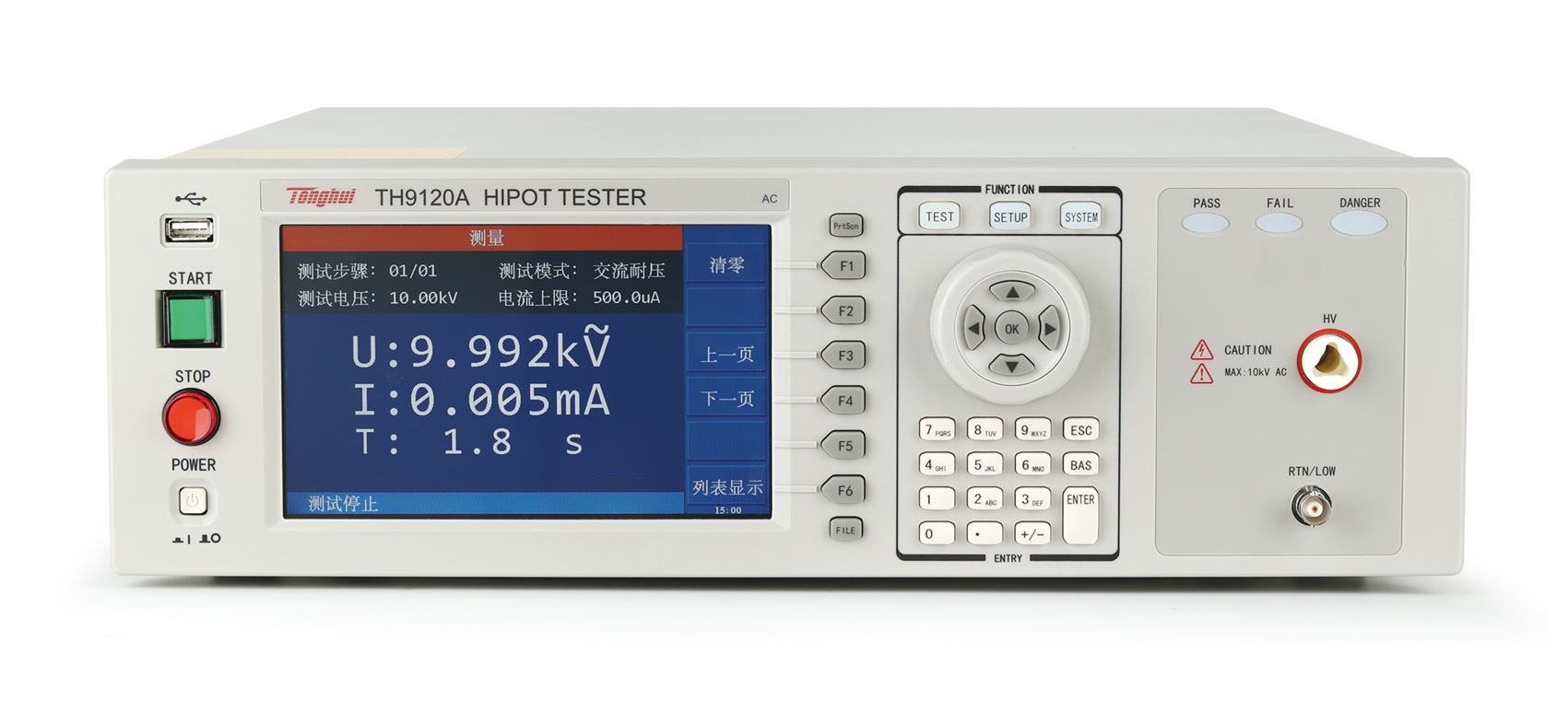

TH9120A 程控交流耐壓測試儀
應用
■?高耐壓測試、高壓光耦、高壓繼電器、高壓開關等絕緣較高的器件
■?電子元器件、電容、線圈、鐵心、扼流圈、濾波器等
■?電氣產品、家用電器、信息產品、影音設備、電熱器具、照明設備
■?非電氣產品、線材、不織布、絕緣材料等耐壓及絕緣阻抗測試
■?新能源汽車
■?自動化測試系統?
技術參數
型號 TH9120A 測試模式 AC/OSC 耐壓測試 輸出電壓 AC 電壓范圍 0.05-10.0kV 電壓波形 50/60Hz±0.1% ?正弦波 輸出功率 200VA（10.0kV、20mA） 負載變動率 ±（1%設定值 + 10V）（額定功率） 電壓分辨率 2V 電壓精度 ±（1%設定值 + 0.1%滿刻度） 電流測試范圍 AC 電流范圍 0.001mA-20mA 電流分辨 0.001mA 電流精度 0.100mA-2.999mA±（1%讀值 + 0.5%滿刻度） 3.00mA-20.00mA±（1.5%讀值 + 0.5%滿刻度） 最大短路電流 40mA (僅交流測試) 快速放電功能 無 電弧偵測 程序設定 AC 1.0mA-20.0mA OSC開短路偵測 采樣標準電容范圍 0.001～40nF 開路判斷范圍 10%～100% 短路判斷范圍 100%～500% 時間設定 測試時間 0.3～999s，0表示持續測試 上升時間 0.1～999s，0表示關閉 下降時間 0.1～999s，0表示關閉 安全防護功能 觸電保護 0.5mA±0.25mA? ?可選擇：打開或關閉 啟動保護 Interlock 引腳接低，才允許高壓輸出 面板操作保護 鍵鎖、密碼 報警指示 合格：短音，綠燈；不合格：長音，紅燈 存儲與接口 內部存儲器 可存儲100個文件，每個文件可編輯50個步驟 標配接口 RS232、USB ?DEVICE、USB HOST、LAN、HANDLER 選配接口 GPIB 環境溫度與濕度 參數比對溫度 18℃～28℃，濕度: 30%～70%RH 正常工作溫度 0℃～45℃，濕度: 20%～90%RH 儲藏環境溫度 -10℃～55℃，濕度：< 80%RH 一般指標 電源 100V～240VAC，47Hz～63Hz 功率 空載：< 100W? 額定功率：300W 體積 430mm（W）x 132mm（H）x 500mm（D） 重量 21kg TH9120A 程控交流耐壓測試儀
附件
| 標配 | |||||
| 配件名稱 | 型號 | ||||
| 高壓測試電纜(黑色) | TH90003B | ||||
| 高壓測試電纜(紅色) | TH90003R | ||||
| TH9010系列高壓測試電纜(帶夾子) | TH90015 | ||||
