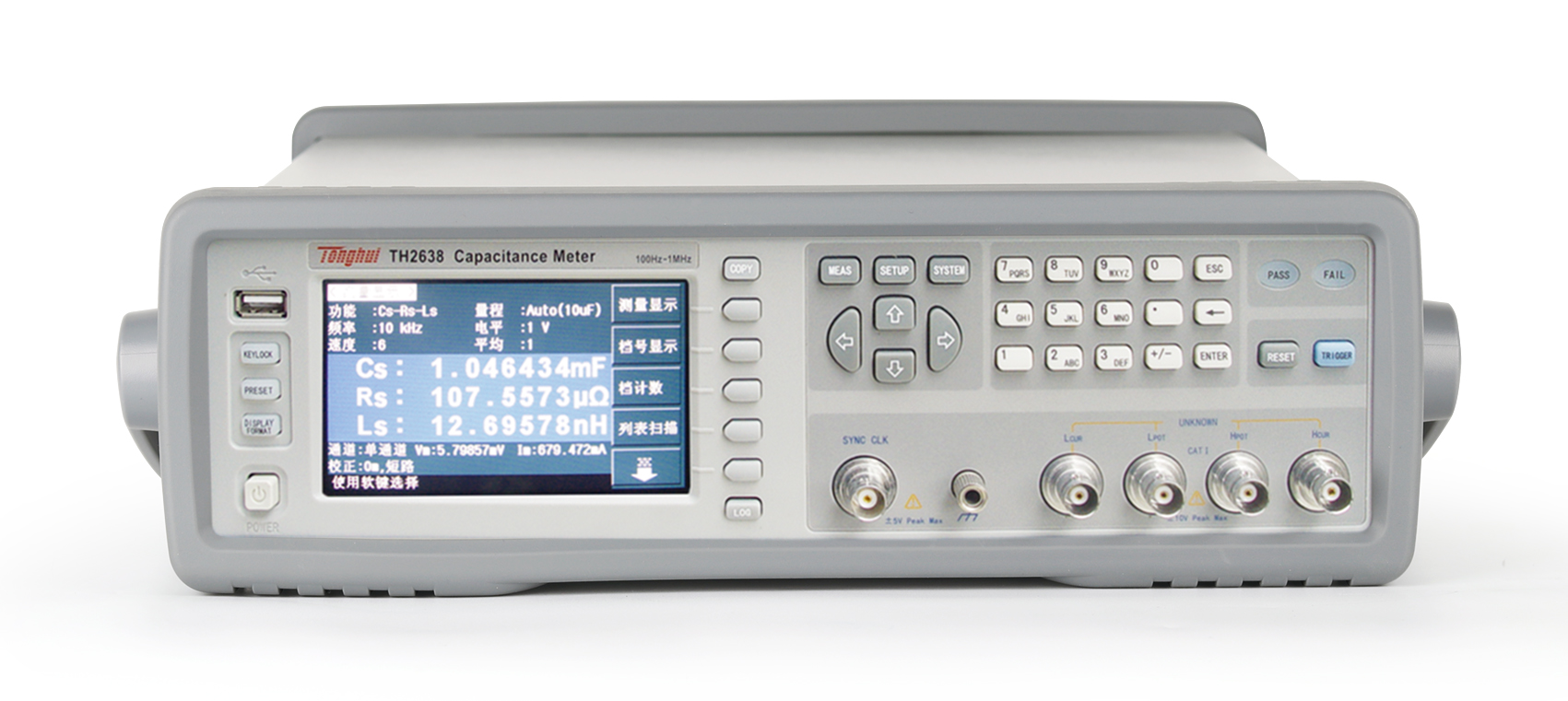

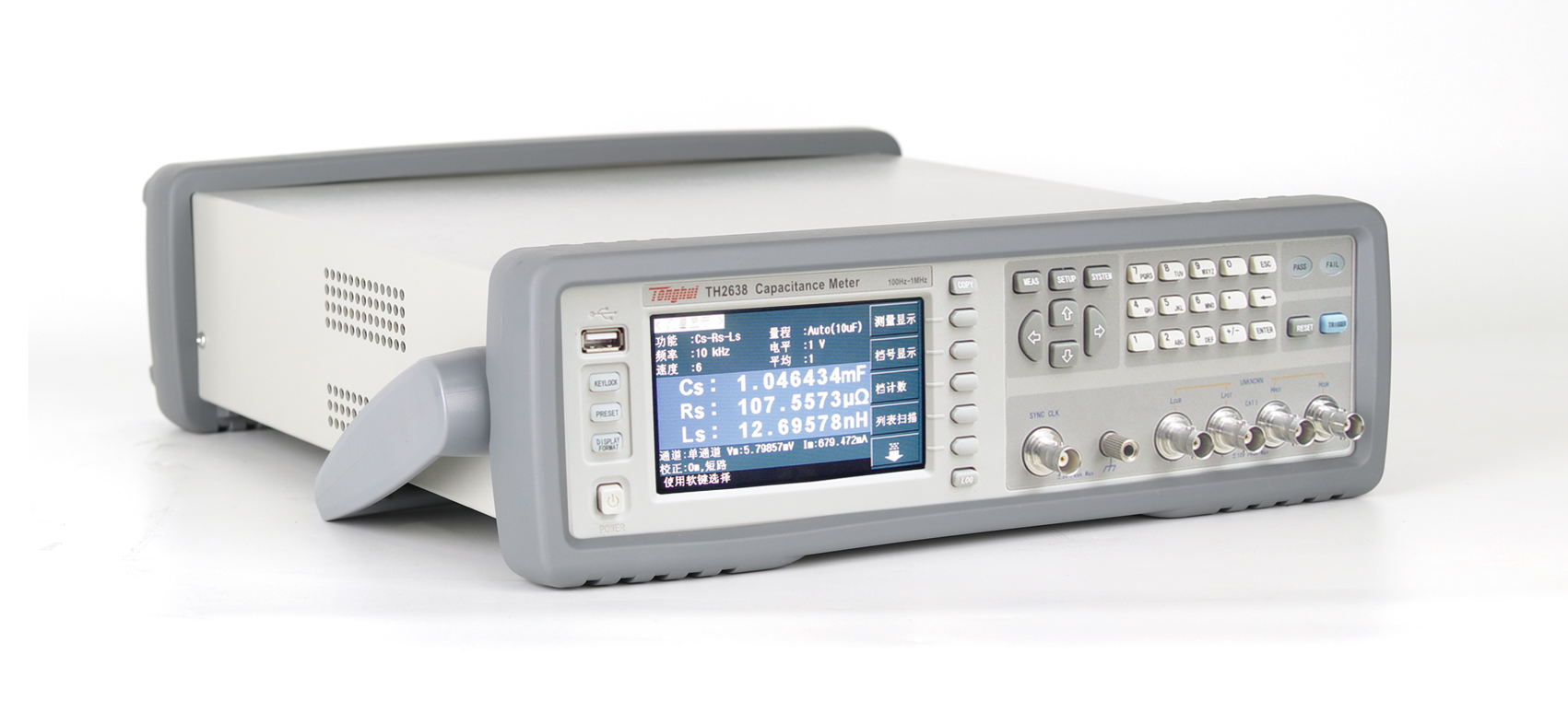

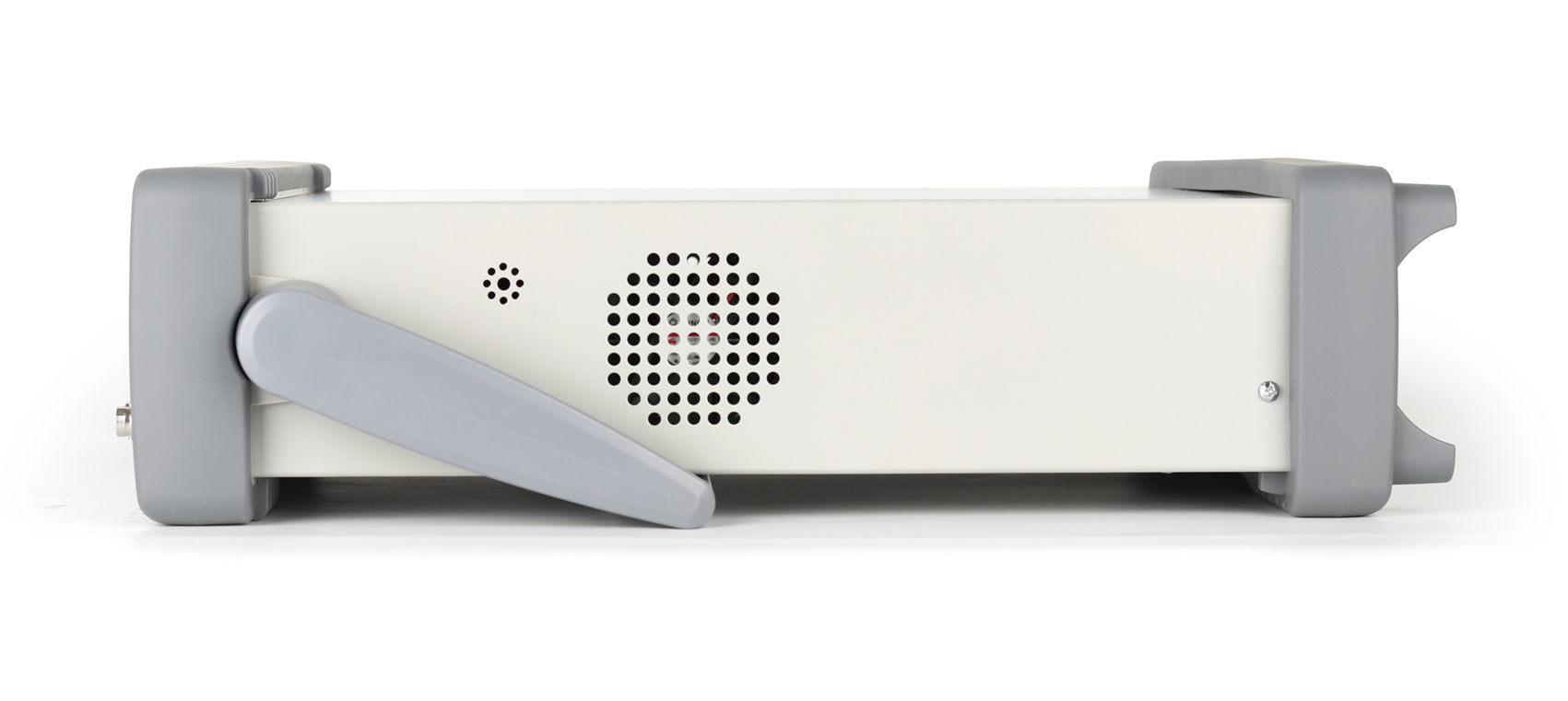

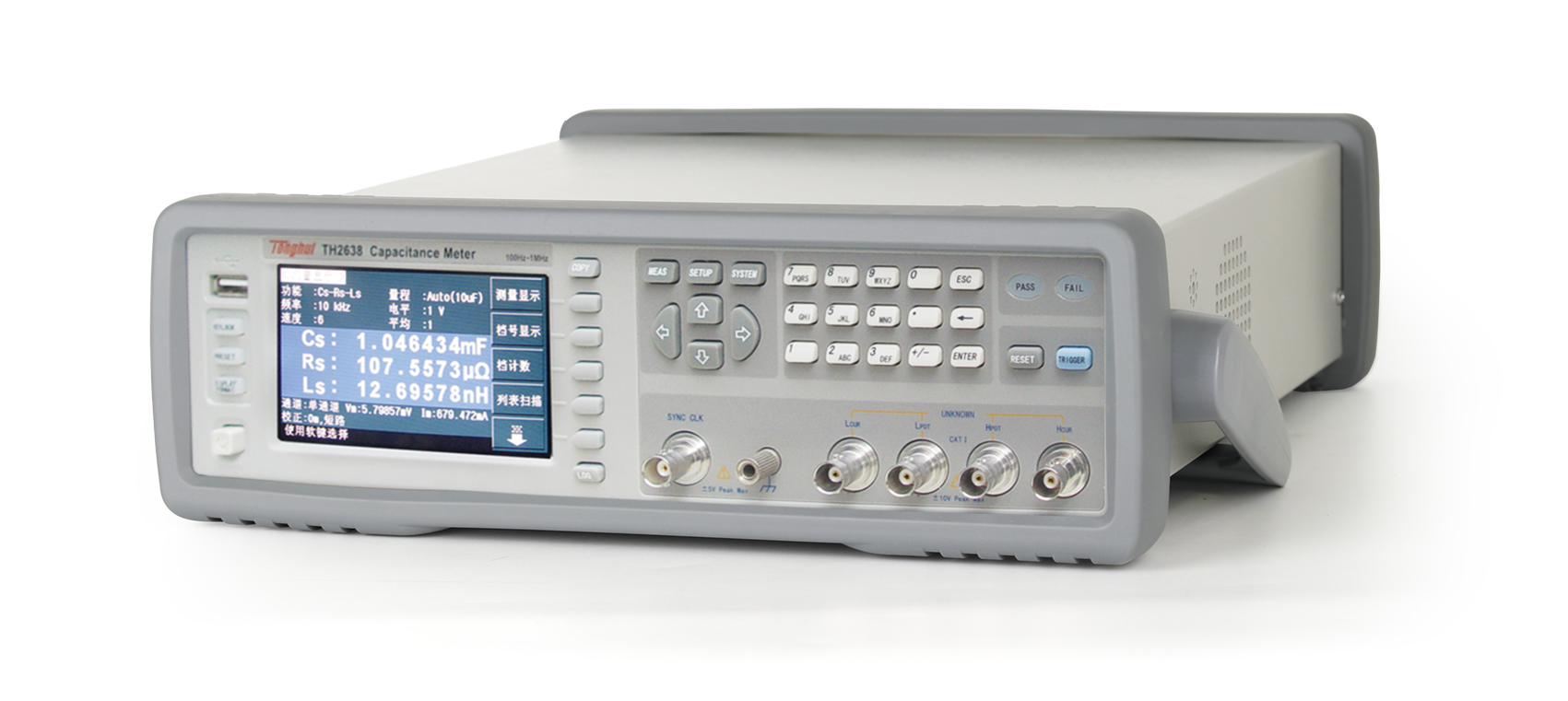

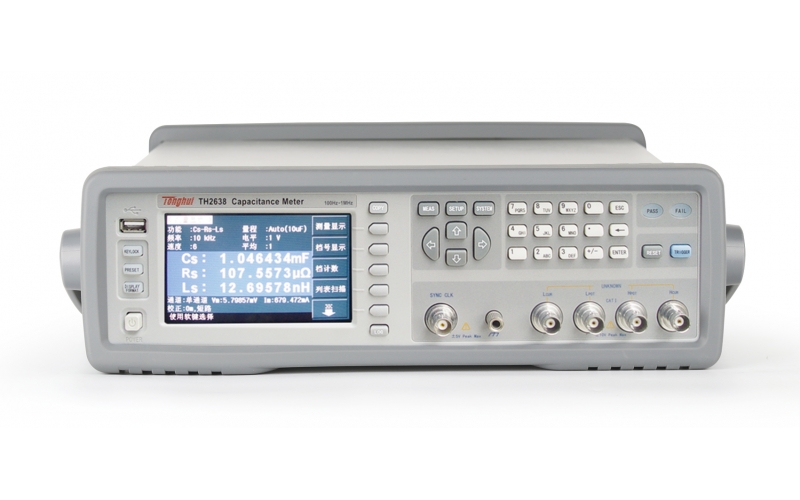

• TH2638高速精密電容測量?jī)x


• 應用

• ■?電解電容器高速高精度測試

  ■?陶瓷電容器高速高精度測試

  ■?薄膜電容器高速高精度測試

  ■?各種電容器生產線高速測試

  ■?高速自動化生產線集成測試

  ■?半導體、器件、材料分布電容測試




• 技術參數

• 產品型號	TH2638
  顯示	4.3 TFT LCD顯示器480×272
  基本測量準確度	容量C: 0.07%，損耗D：±0.0005
  測試頻率	100Hz,120Hz,1kHz,10kHz,100kHz,1MHz,1MHz±1%,1MHz±2%
  AC信號電平	0.1V—1V,分辨率0.001V
  信號源輸出阻抗	0.3Ω、1.5Ω、10Ω根據阻抗自動調整
  測試參數	Cp-D, Cp-Q, ?Cp-Rp, Cp-G, Cs-D, ?Cs-Q, Cs-Rs
  測試速度(ms/次)	2.3ms,2.5ms,3ms,3.3ms,10ms
  測試電容量程分布	1pF,2.2pF,4.7pF,10pF,22pF,47pF,100pF,220pF,470pF,1nF,2.2nF,4.7nF,10nF,22nF,47nF, 100nF,220nF,470nF,1μF,2.2μF,4.7μF,10μF,22μF,47μF,100μF,220μF,470μF, 1mF
  列表掃描	10點，掃描參數:?測試頻率、AC電壓
  通用功能	串、并聯等效模式，測試電纜長度：0、1m，平均:1-255次，校準:開路、短路、負載，ALC功能， 量程選擇:自動、手動，觸發模式:INT、MAN、EXT、BUS，觸發延時：0-999s，鍵盤鎖定功能
  獨有功能	接觸檢查功能，同步信號源功能，頻率偏移功能（TH2638）、Cs-Rs-Ls（TH2638A）低輸出阻抗，電平 補償功能，一鍵截屏功能、一鍵記錄功能
  比較器	11檔分選, PASS/FAIL指示,檔計數功能
  存儲	40組儀器內置測試設定文件、USB存儲器：40設定文件、GIF圖像、CSV數據文件

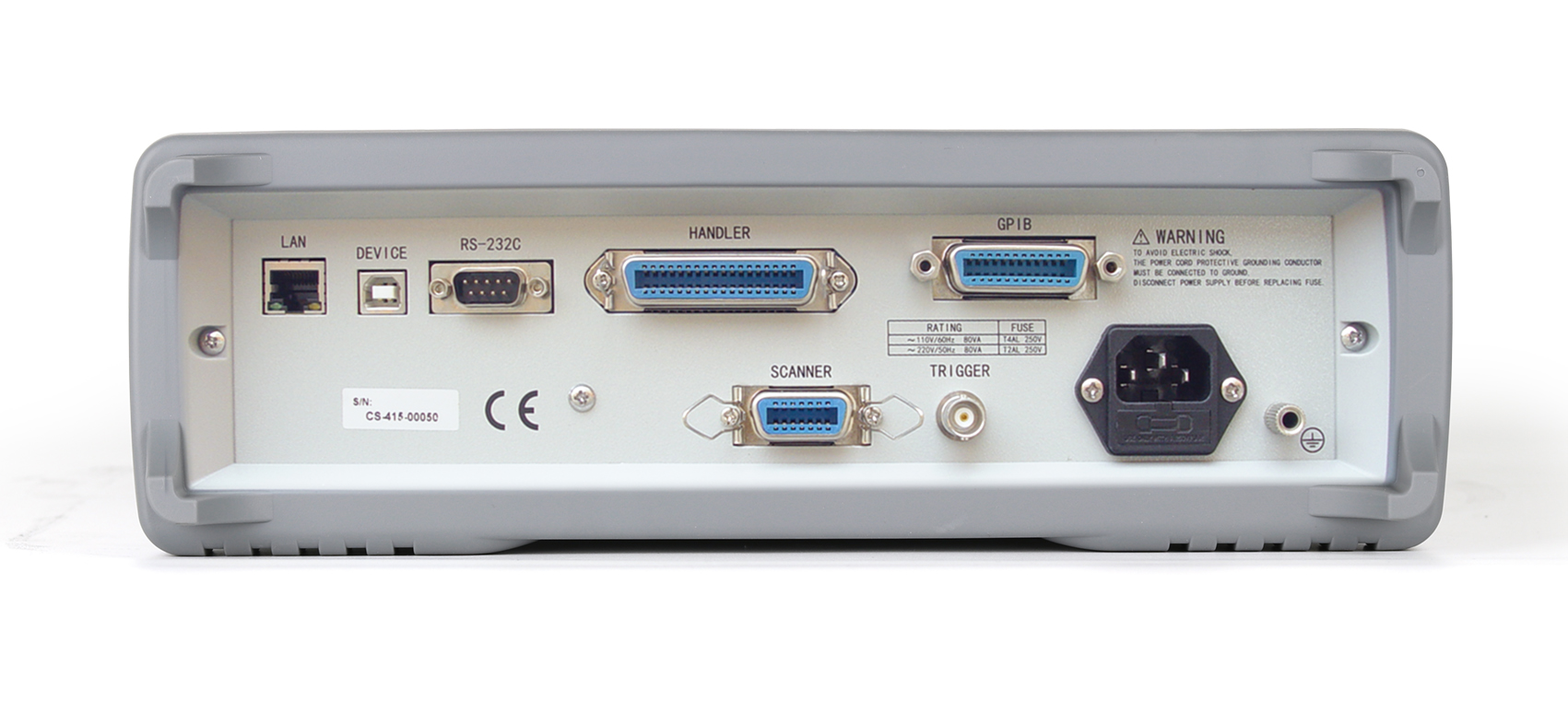

  接口	RS232C,LAN,USBCDC,HANDLER,GPIB,SCANER

  ?

• 附件

標配
配件名稱	型號
四端帶卡夾具	TH26005C
短路片	TH26010
帶盒四端絕緣帶鎖Kelvin測試線	TH26011BS

選配
配件名稱	型號
磁環夾具	TH26008A
