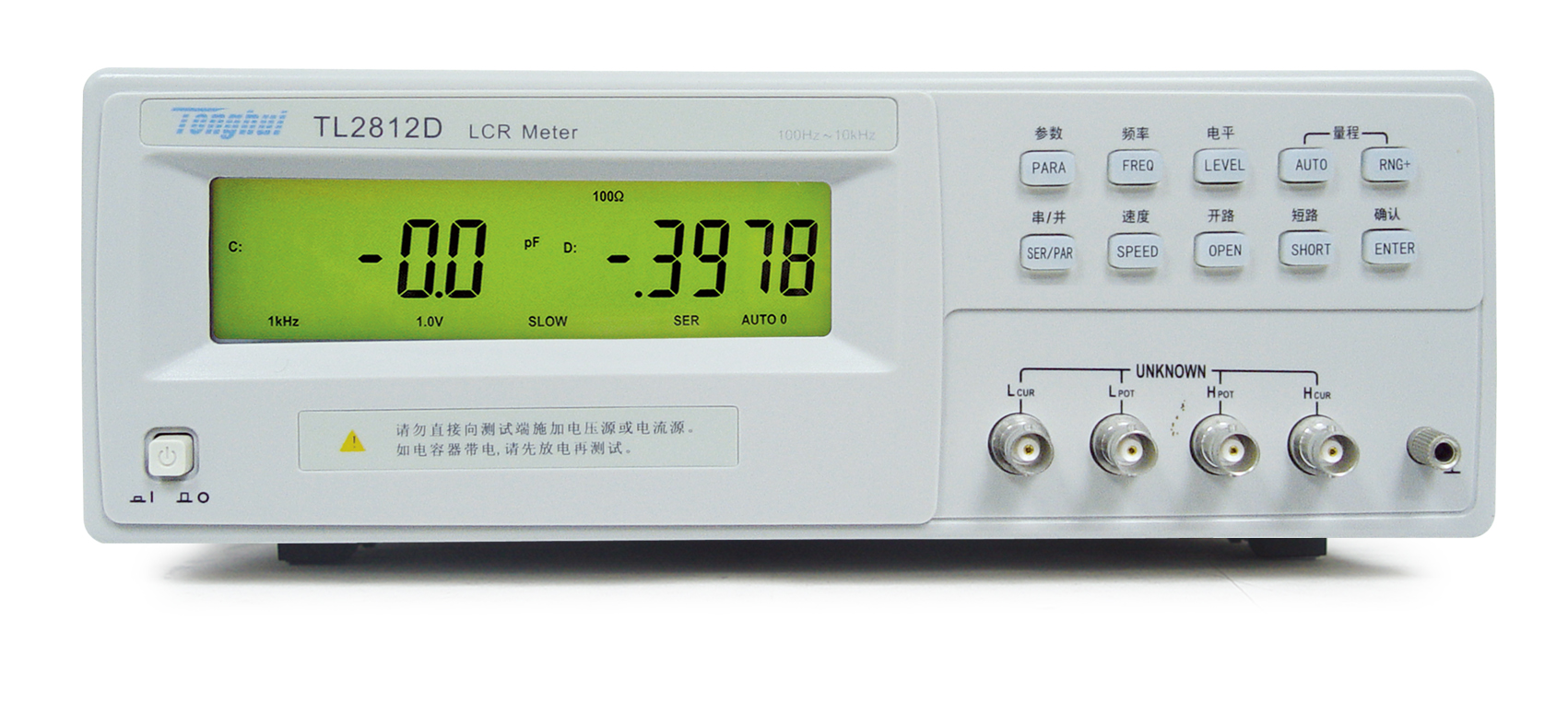

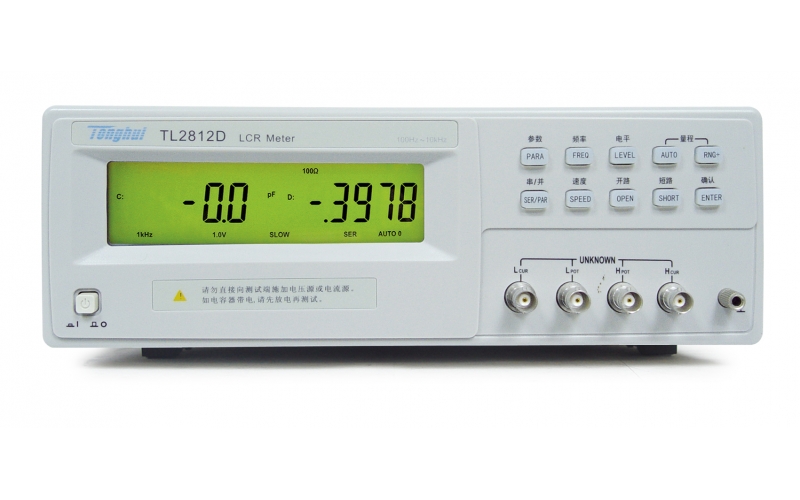

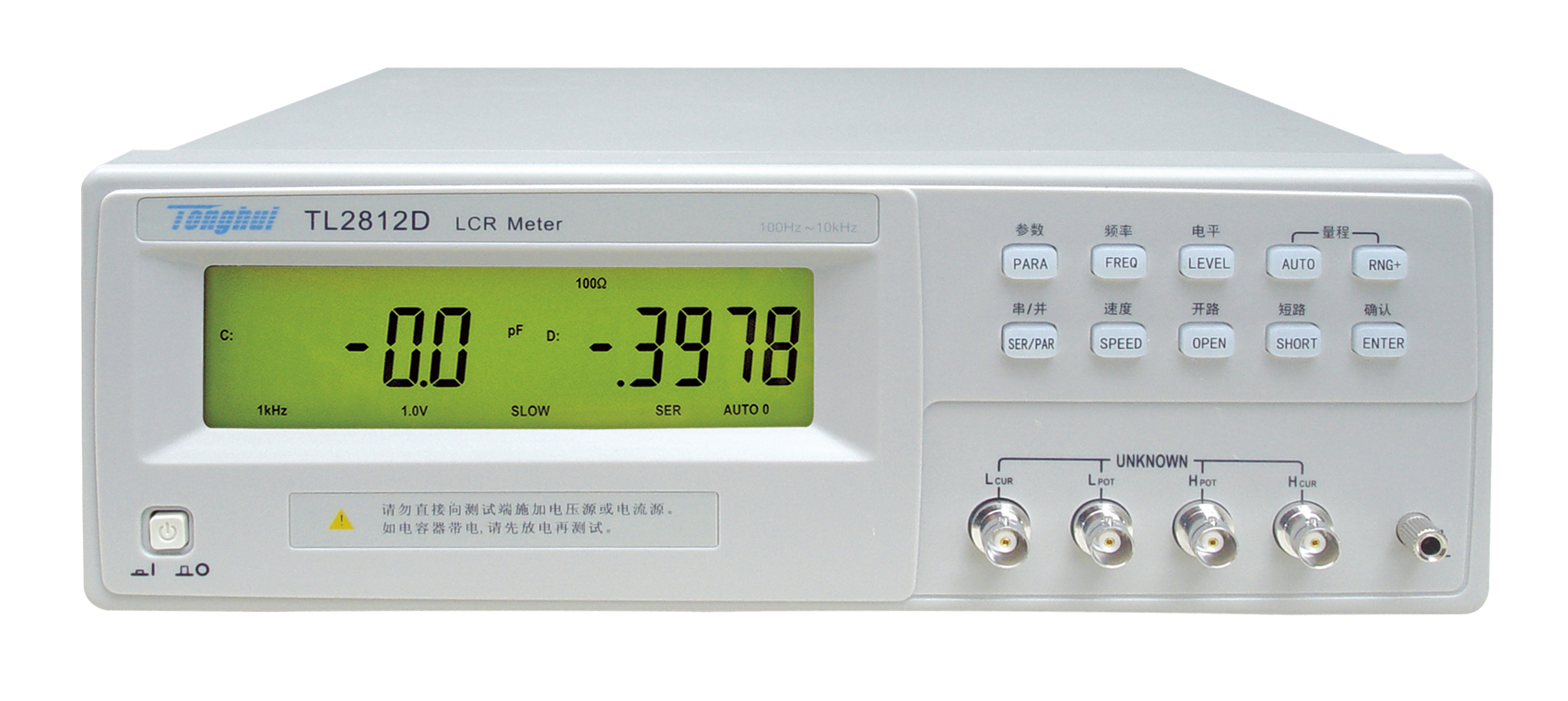

• TL2812D LCR數字電橋


• 簡介

• ■?TL2812D型LCR數字電橋是本公司最新研制的低頻元件測量的換代產品， 其中應用多項元件測量的最新技術，大字符LCD顯示，采用SMT貼片工藝，操作方便，外形美觀。可滿足生產線質量保證、進貨檢驗及自動化生產的需要。TL2812D為常州同惠最新推出的一款低價LCR數字電橋，可替代TH2811D，在夾具方面采用了TH26004s-1四端開爾文測試電纜，但精度由TH2811D的0.2%改為0.25％，內阻恒定100歐姆。

• 應用

•


• 技術參數

• 測量功能
  測試參數		L-Q, C-D, R-Q, |Z|-Q
  基本準確度		0.25%
  等效電路		串聯, 并聯
  量程方式		自動, 保持
  觸發方式		內部
  測試速度(1kHz) (次/秒)		快速:12,中速:5.1,慢速:2.5
  校準功能		開路 / 短路,掃頻清零
  測試端配置		5端
  測試信號
  測試信號頻率		100Hz,120Hz,1kHz,10kHz,±0.01%
  輸出阻抗		100 Ω
  測試信號電平		0.3Vrms, 1Vrms
  測量顯示范圍
  |Z|, R		0.1 mΩ — 99.99 MΩ
  C		0.01pF — 99999μF
  L		0.01μH — 99999H
  D		0.0001 — 9.9999
  Q		0.0001 — 9999.9
  顯示
  顯示方式		直讀,帶背光大字符LCD顯示
  顯示器		主、副參數：5位
  一般技術指標
  工作溫度、 ?濕度		0℃-40℃,≤75%RH
  電源 ?要求	電壓	198V-242V
  	頻率	47.5Hz-63Hz
  功耗		≤20VA
  體積		310(W)×108(H)×375(D)
  重量		3.7kg




• 附件

標配
配件名稱	型號
四端Kelvin測試線	TH26004S-1

TL2812D LCR數字電橋
