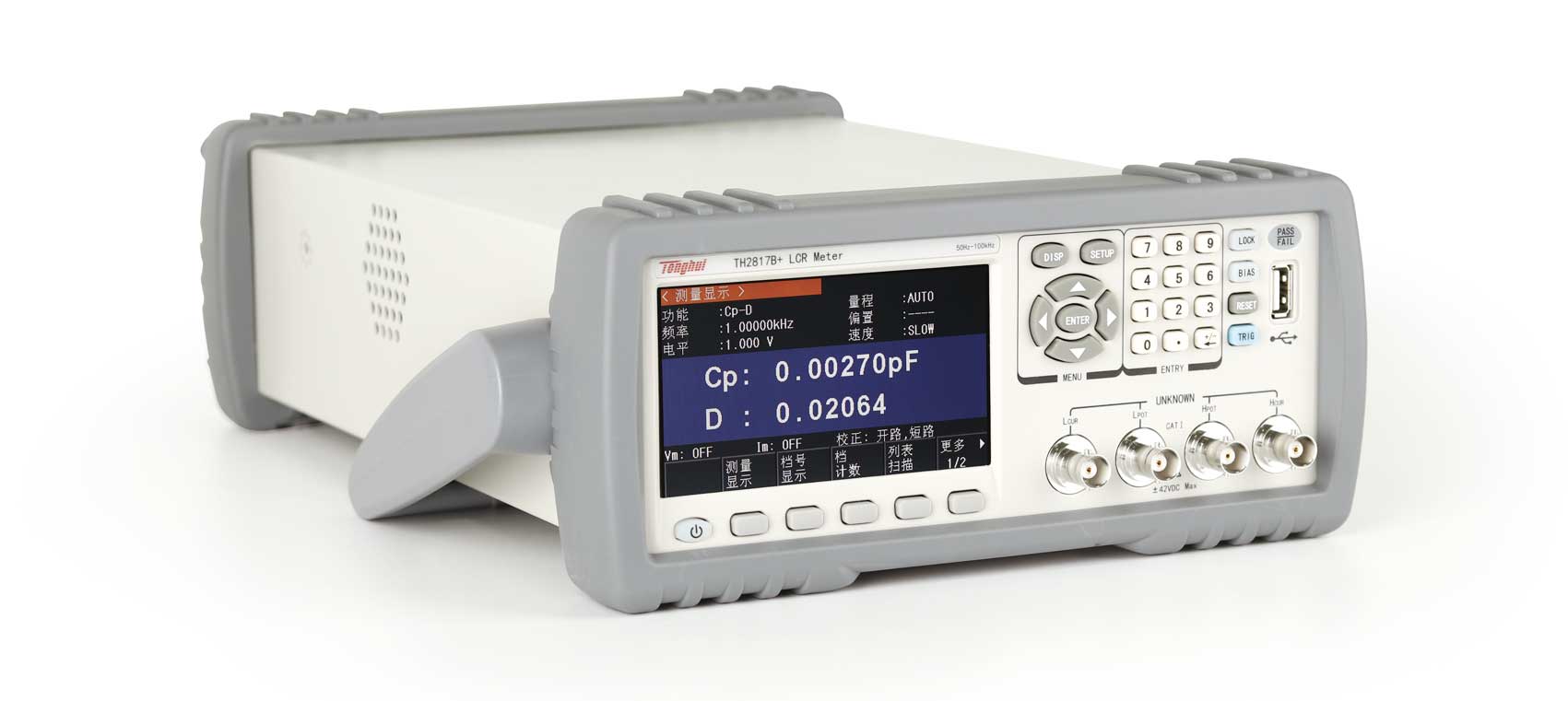

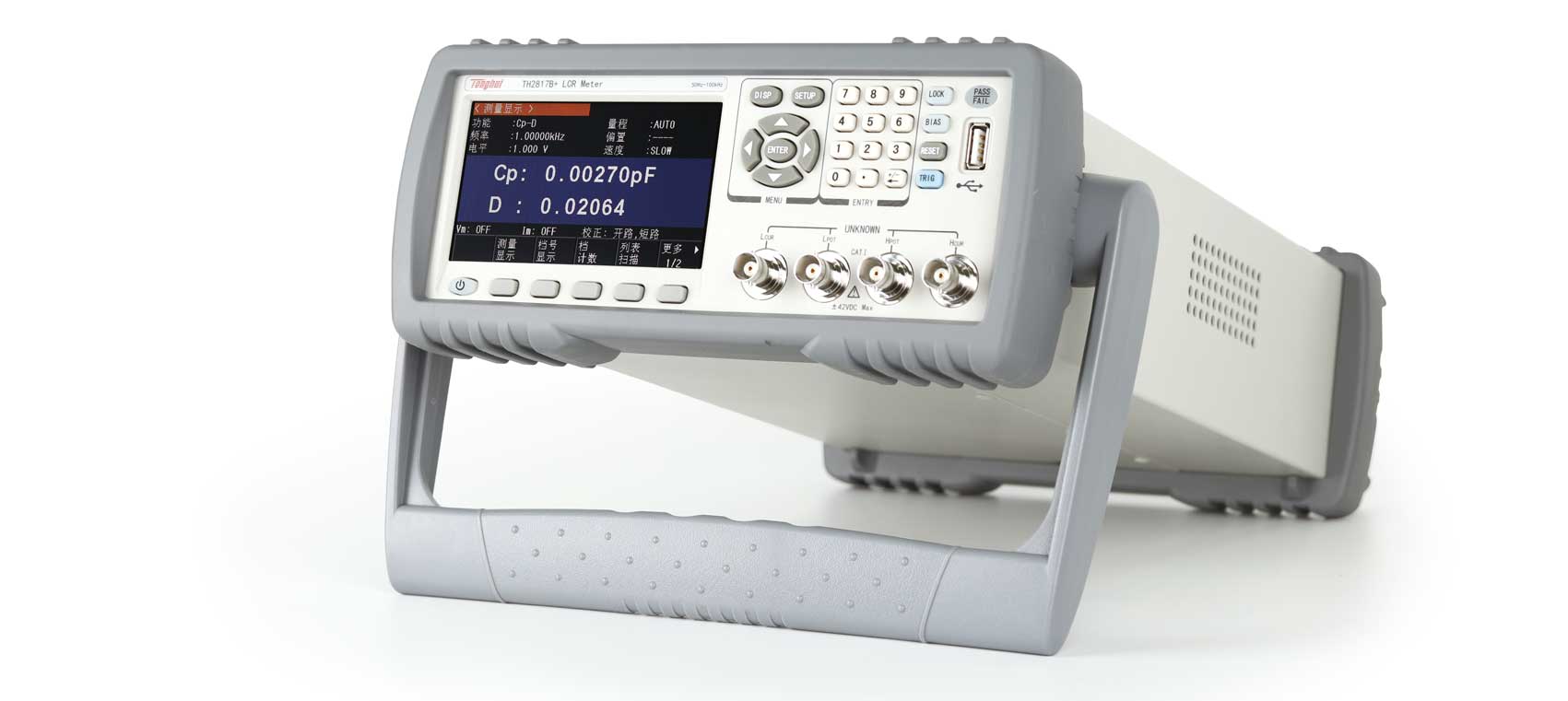

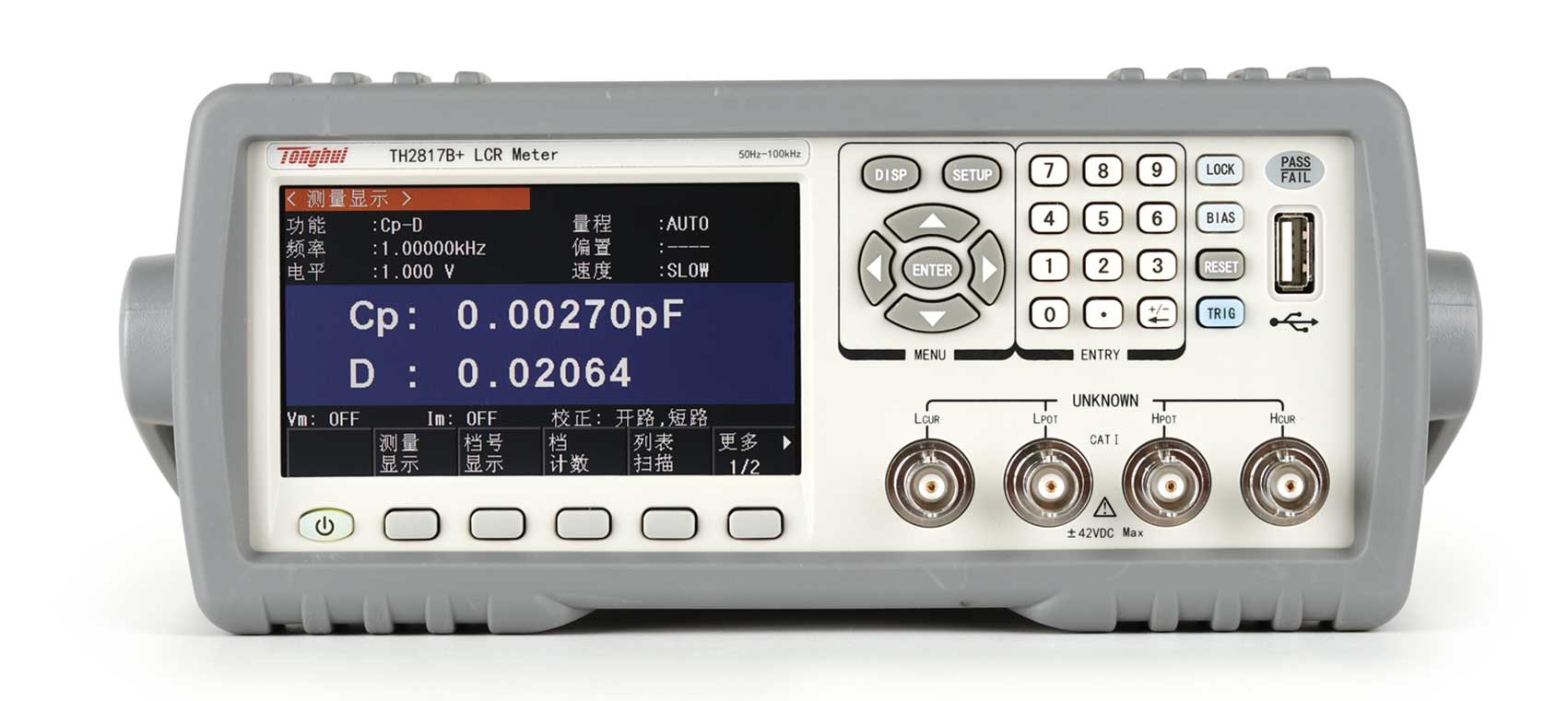

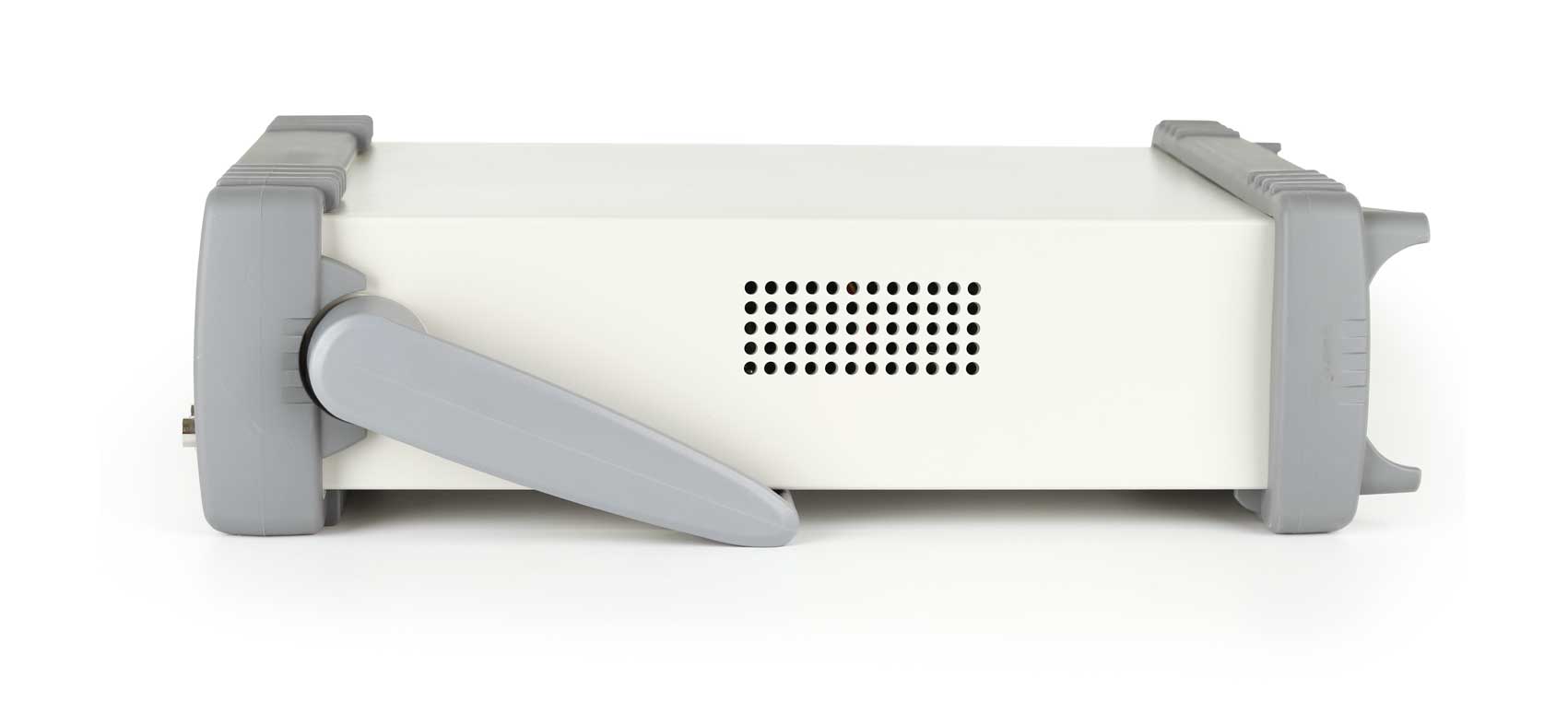

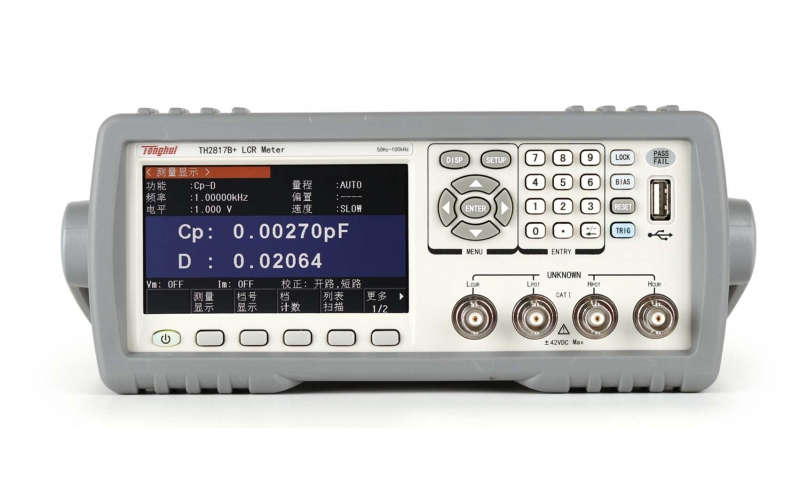

TH2817B+ LCR數字電橋
應用
■?無源元件：
電容器、電感器、磁芯、電阻器、壓電器件、變壓器、芯片組???? ??
■?其他元件：
印制電路板、繼電器、開關、電纜、電池等的阻抗評估???件和網絡元件等的阻抗參數評估
技術參數
產品型號
TH2817B+
基本測量準確度
0.1%
測試頻率
50Hz,60Hz,100Hz,120Hz,1kHz,10kHz,20kHz,40kHz,50kHz,100kHz,?共10點
測試參數
L、C、R、|Z|、D、Q、X、θd、θr、Vm、Im、△%
V/I?監視
有
AC信號電平
0.1Vrms、0.3Vrms、1Vrms
測試端配置
5端
測試速度 (ms/次)
快速: 19ms;中速:83ms;慢速:333ms F≤120Hz快速:4XT+3ms
清零功能
開路、短路、負載
列表掃描
10點列表掃描每掃描點可單獨分選,支持多頻合并測試分選可對頻率，AC電壓進行掃描測試
等效方式
串聯，并聯
量程方式
自動，保持
觸發方式
內部，手動，外部，總線
平均次數
1-255
數學運算
直讀，△ABS，△%
延時
觸發延時,步進延時:0—60.000s,1ms步進
通用功能
串、并聯等效模式，校準：開路、短路，量程選擇：自動、手動，觸發模式：INT、MAN、EXT、BUS，鍵盤鎖定功能
比較器
10檔分選，BIN1-BIN9,NG,AUX、檔計數功能、PASS，FALL前面板LED顯示
存儲
內部非易失性存儲
100組LCRZ儀器設定文件
外部USB存儲器
儀器設定文件，CSV數據文件
接口
RS232/RS485(可選)、HANDLER、USB HOST、USB DEVICE
附件
| 標配 | |||||
| 配件名稱 | 型號 | ||||
| 短路片 | TH26010 | ||||
| 夾具 | TH26048A | ||||
| 帶盒四端絕緣帶鎖Kelvin測試線 | TH26011CS | ||||
| 選配 | |||||
| 配件名稱 | 型號 | ||||
| 磁環夾具 | TH26008A | ||||
| 帶盒貼片測試線 | TH26009B | ||||
| 帶盒貼片測試線 | TH26029B | ||||
