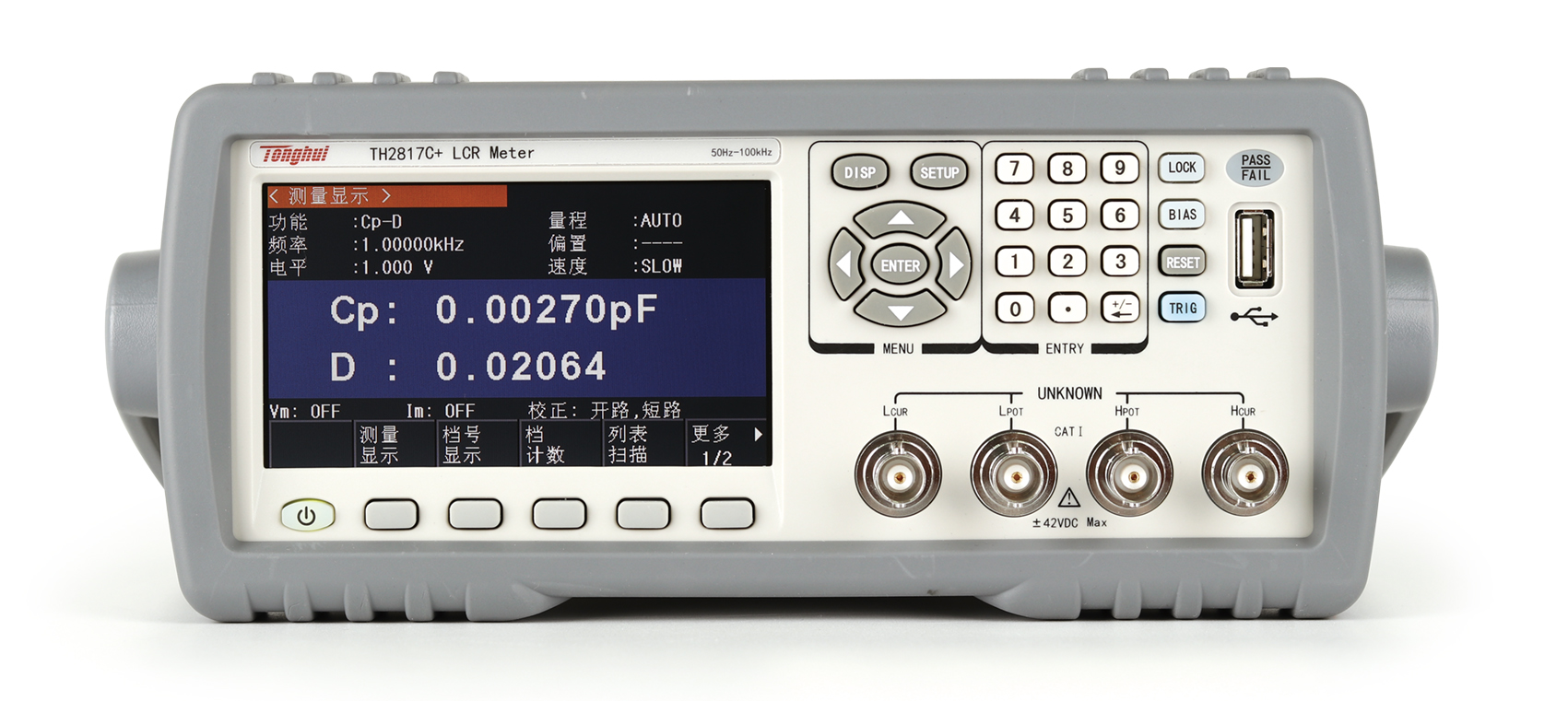

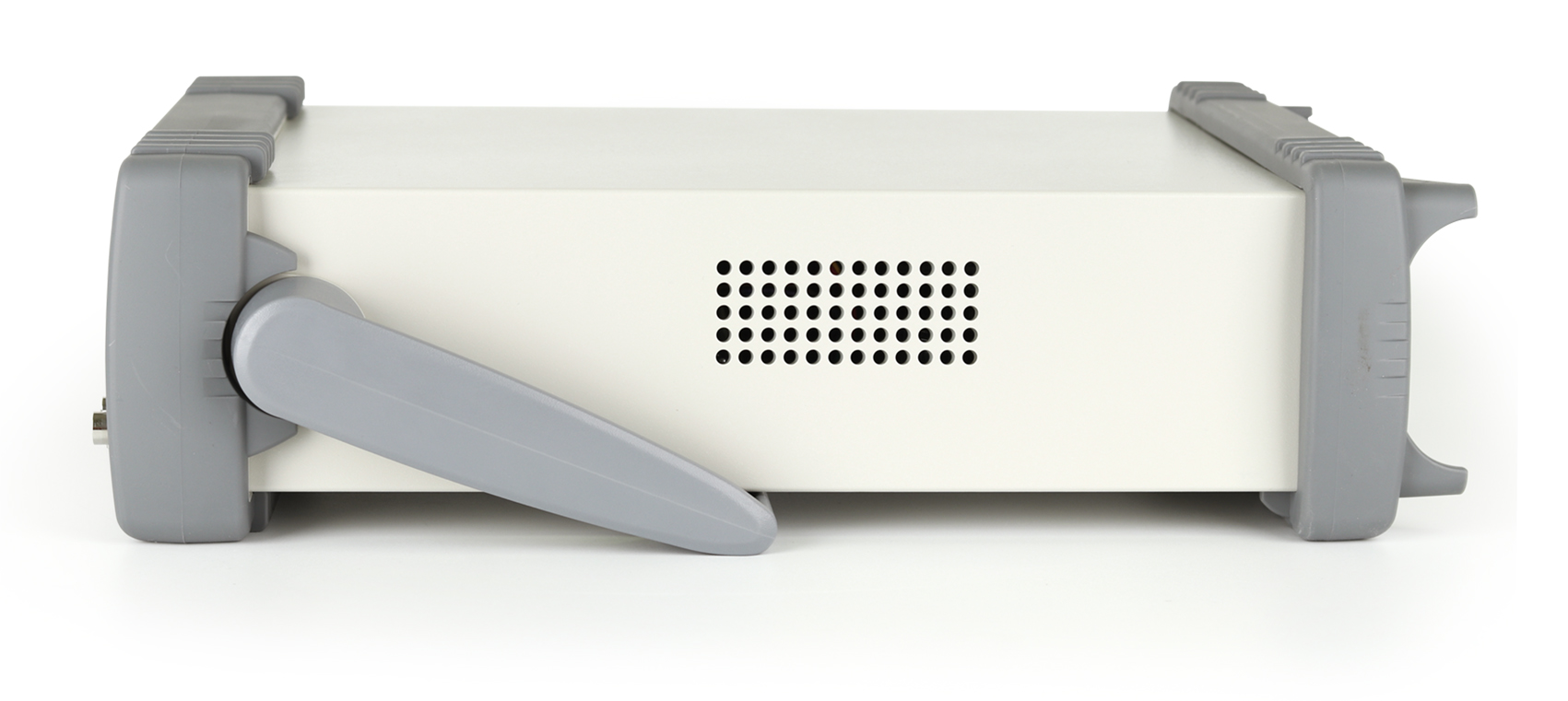

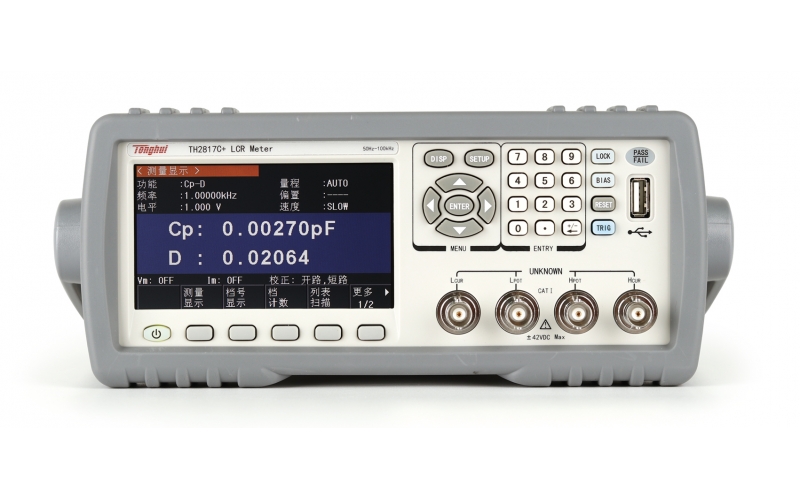

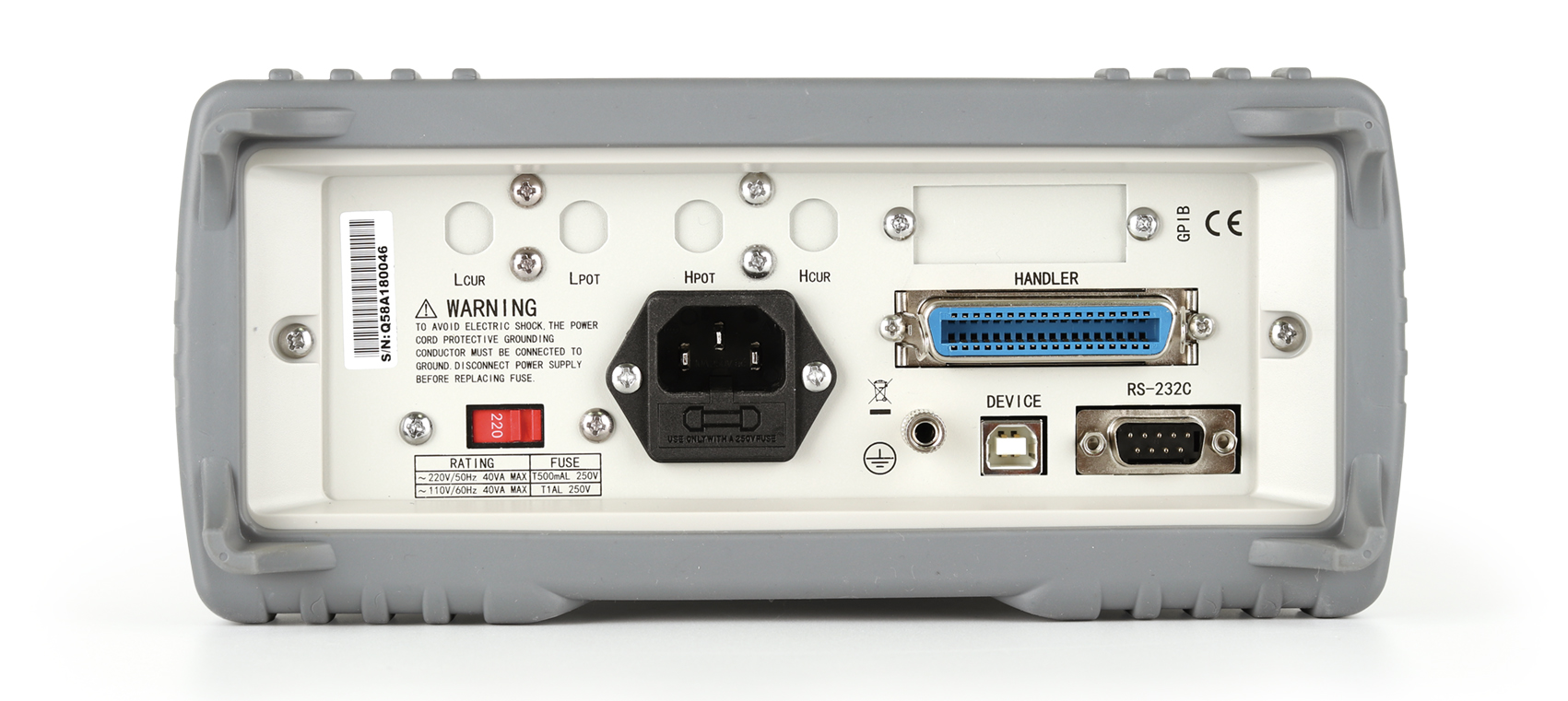

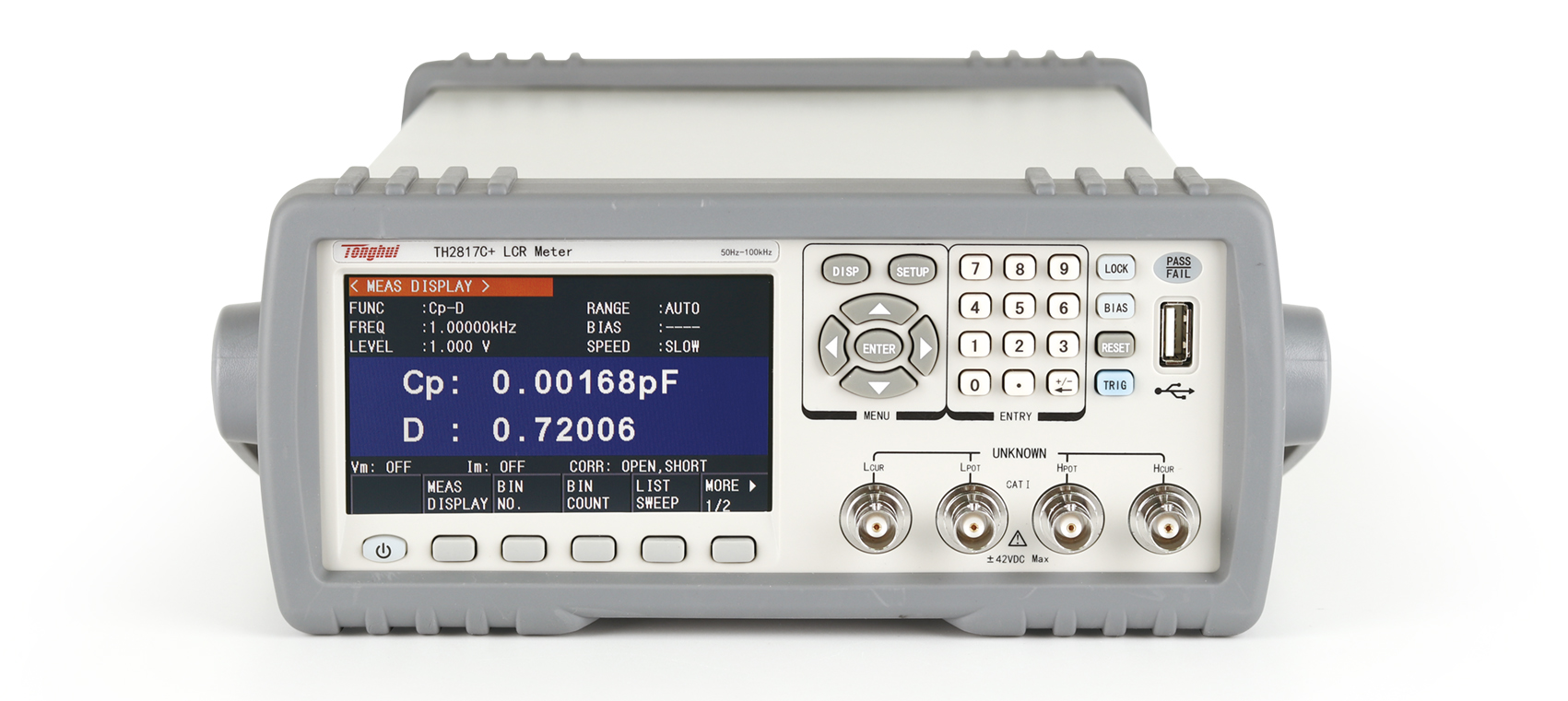

TH2817C+ 濾波器平衡測試儀
應用
■?無源元件
? 電容器、電感器、磁芯、電阻器、壓電器件、變壓器、芯片組??
■?平衡器件
? 共模濾波器、平衡電容、集成電阻分壓器件和網絡元件等的阻抗參數評估
■?其它元件
? 印制電路板、繼電器、開關、電纜、電池等的阻抗評估
技術參數
產品型號
TH2817C+
基本準確度
0.1%
測試頻率
50,60,100,120,1k,10k,20k,40k,50k,100k共10點
測試參數
LCR
L、C、R、|Z|、D、Q、X、θd、θr、Vm、Im、△%
單組變壓器
M，N，1/N，L1/L2，DCR1/DCR2，C（初級-次級），P（相位），Lk1/Lk2（漏感）
平衡
平衡：L、R、Z、DCR
V/I監測
有
測試電平
AC
0.1V, 0.3V, 1V
DC測試電平
±1V
信號源內阻
10Ω、100Ω可選
測試端配置
5端
測試速度(ms/次)
快速:19ms、中速:83ms、慢速:333ms
清零功能
開路、短路、負載
列表掃描
10點任意設置
等效方式
串聯，并聯
量程方式
自動，保持
觸發方式
內部，手動，外部，總線
平均次數
1-255
數學運算
直讀，△ABS，△%
延時
觸發延時,步進延時: 0—60.000s，1ms步進
比較器
10檔分選 ,BIN1～BIN9、NG、AUX PASS,FALL前面板LED顯示，合格訊響
存儲
內部非易失性存儲
100組LCRZ儀器設定文件
外部USB存儲器
儀器設定文件，CSV數據文件
附件
| 標配 | |||||
| 配件名稱 | 型號 | ||||
| 短路片 | TH26010 | ||||
| 夾具 | TH26048A | ||||
| 帶盒四端絕緣帶鎖Kelvin測試線 | TH26011CS | ||||
| 2817C 夾具 | TH26049A | ||||
