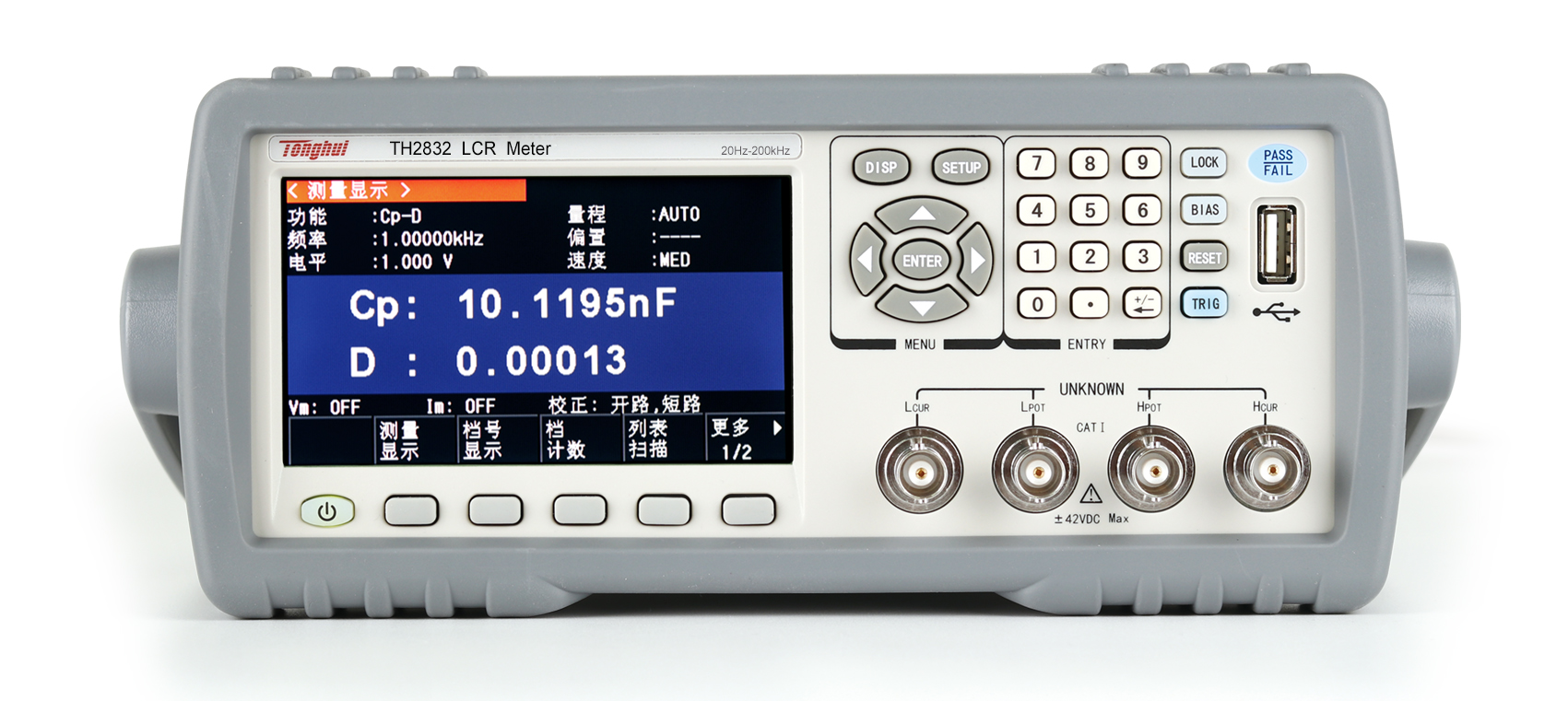

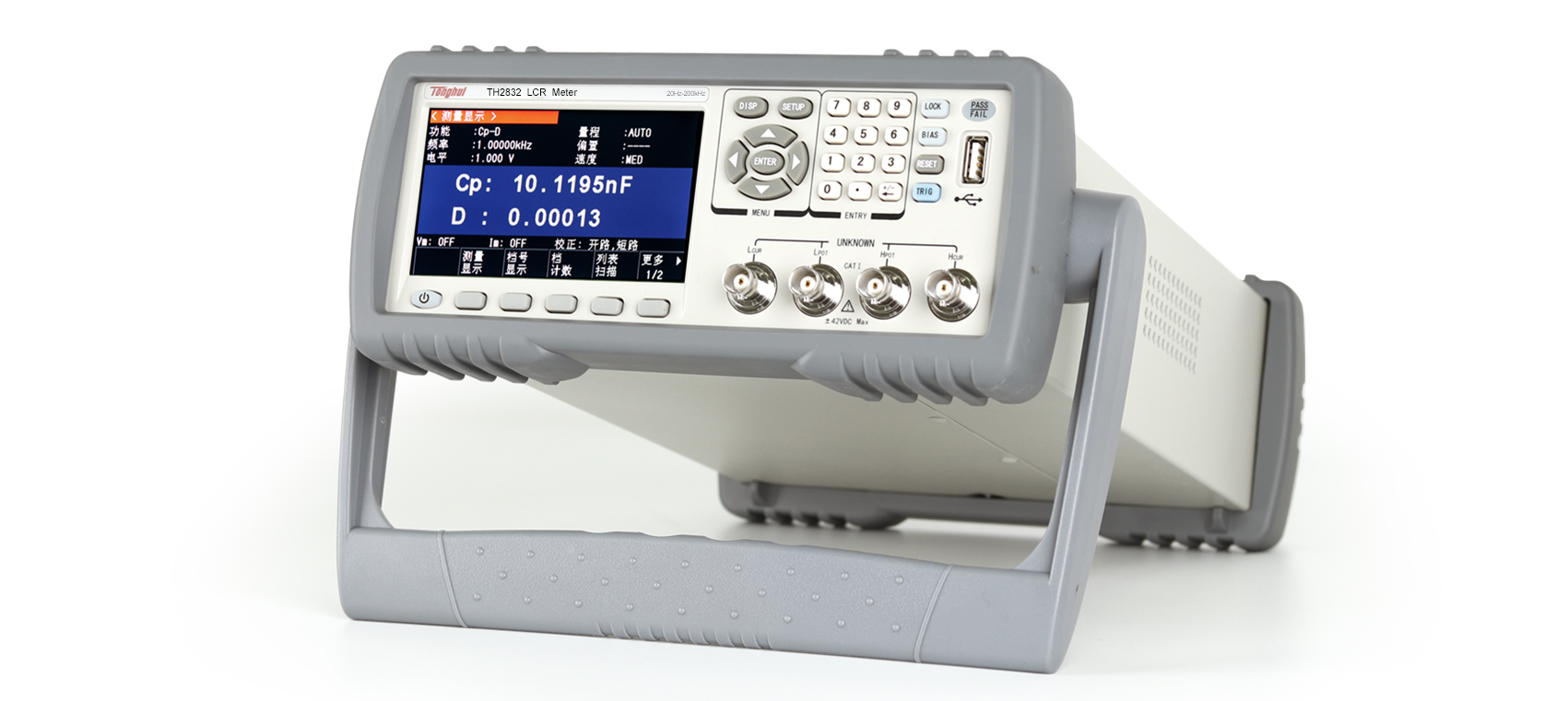

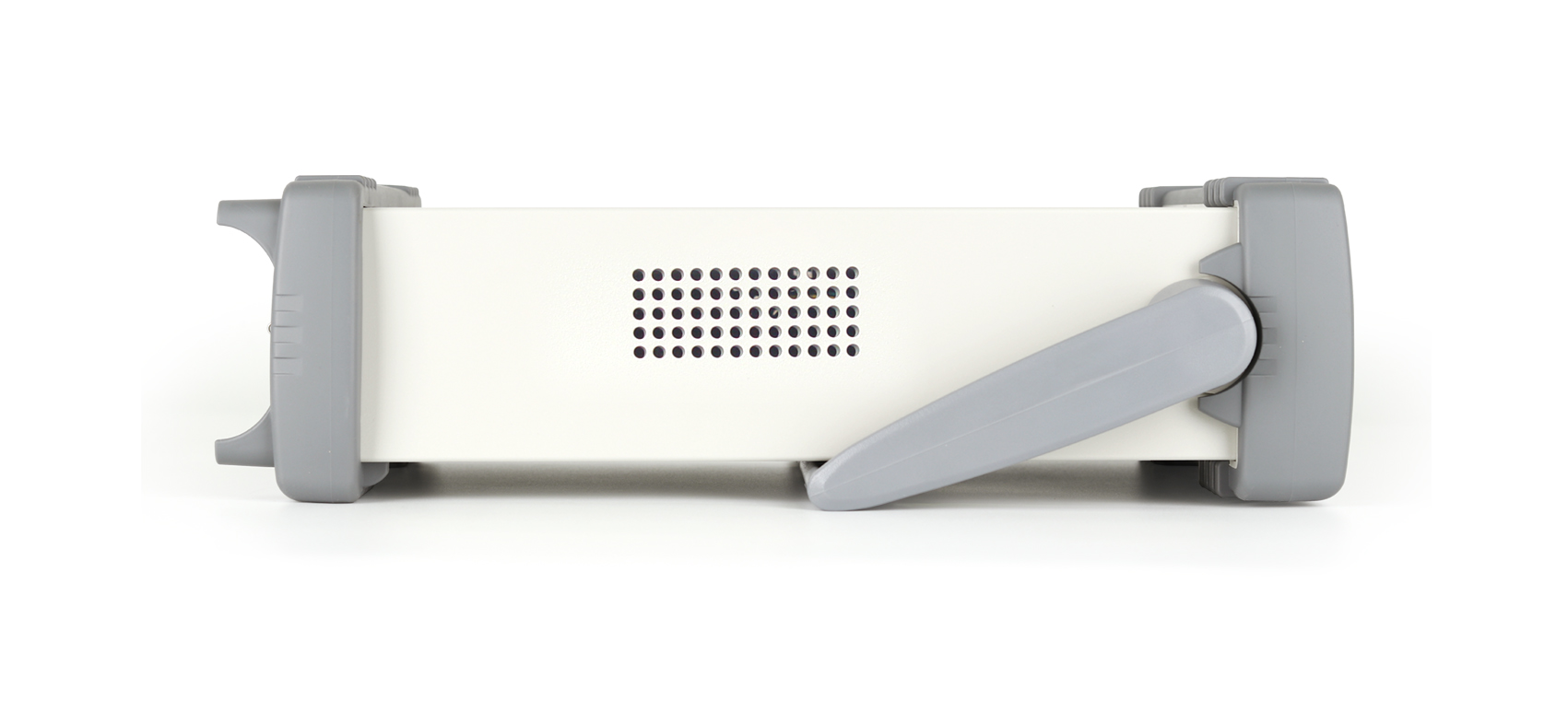

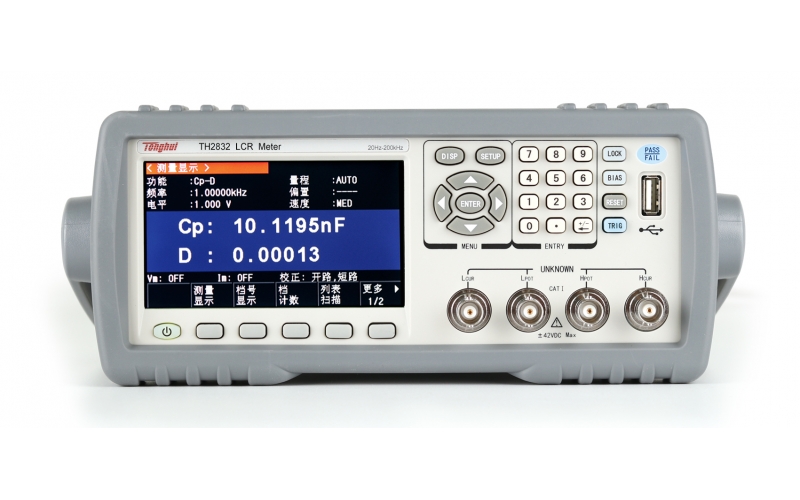

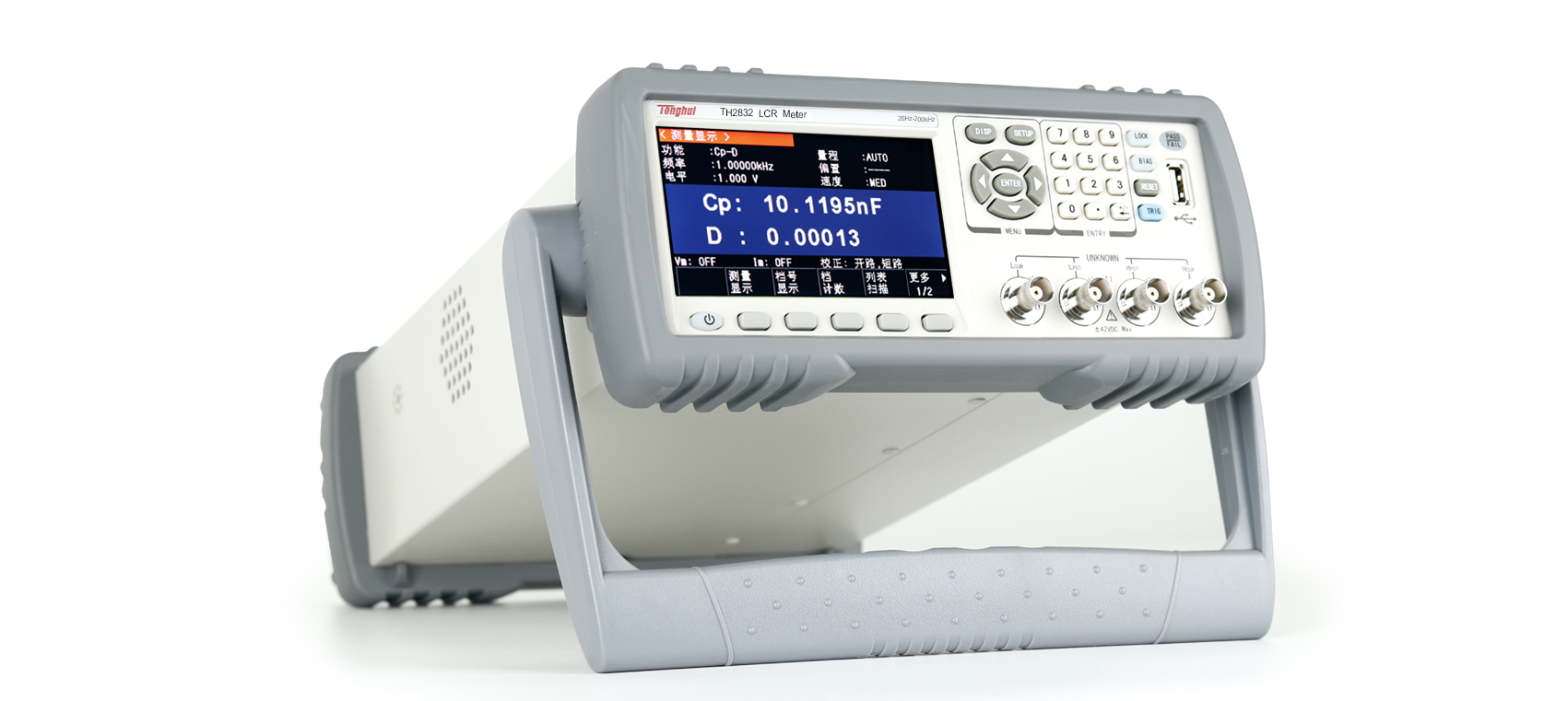

TH2832 精密LCR數字電橋
技術參數
產品型號
TH2832
顯示
4.3TFT LCD顯示器480×272
基本測量準確度
LCRZ 0.05%、DCR ?0.1%
測試頻率
20Hz—200kHz,15025點
AC信號電平
10mVrms—2Vrms；100μArms—20mArms
DC偏置
0V—±5V/0mA—±50mA
信號源輸出阻抗
30Ω、100Ω
RDC測試信號電平
1V
測試參數
L、C、R、|Z|、D、Q、|Y|、G、X、θd、θr、RDC、Vm、Im，△%
測試速度(ms/次)
快速: 12.5ms；中速: ?83 ms；慢速: 167 ms
列表掃描
201點，掃描參數:測試頻率、AC電壓、AC電流、DC BIAS電壓、DC BIAS電流
圖形掃描分析
-------
通用功能
串、并聯等效模式，測試電纜長度：0、1m，平均：1-255次，校準：開路、短路、負載，ALC功能量程選擇：自動、手動，觸發模式：INT、MAN、EXT、BUS，觸發延時：0-999s，鍵盤鎖定功能
獨有功能
L-RDC同時測試，軟電源開關，一鍵截屏功能，數據記錄功能
比較器
10檔分選, ?PASS/FAIL指示,檔計數功能
存儲
內部：100組儀器內置測試設定文件，201次測試結果，USB存儲器：設定文件、GIF圖像、CSV數據文件
