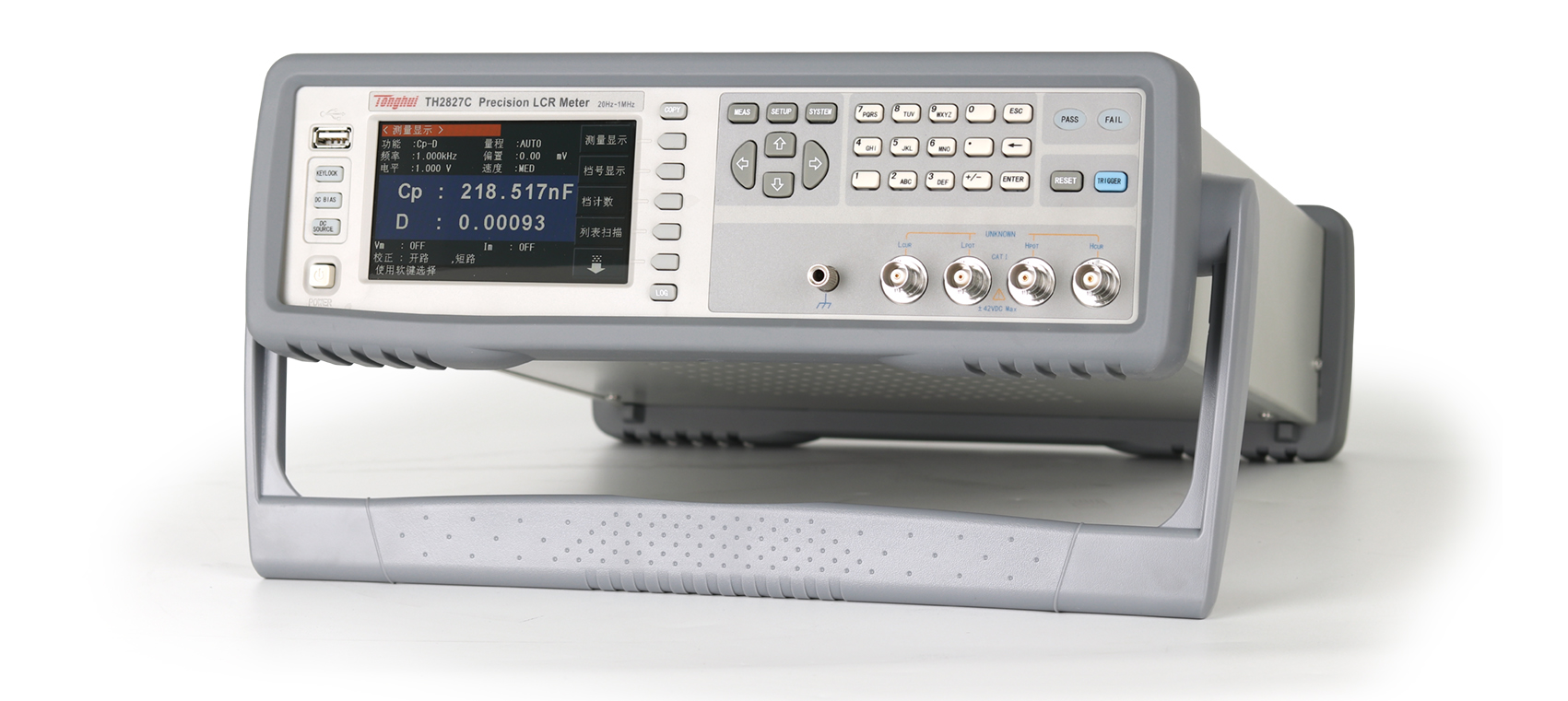

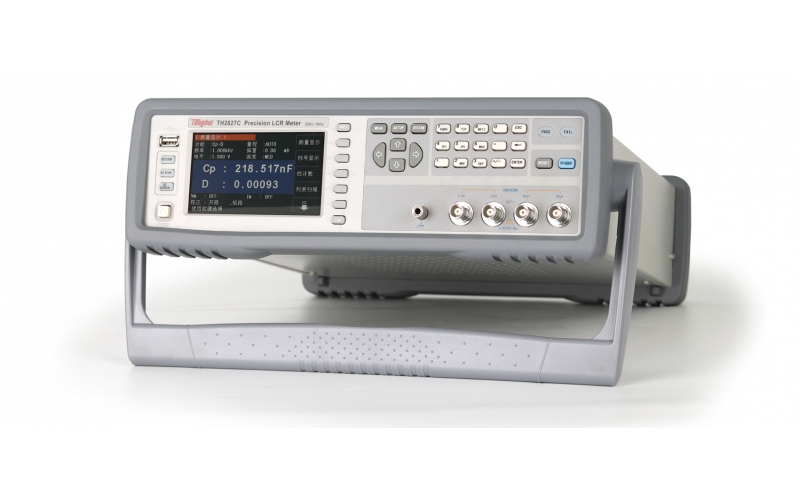

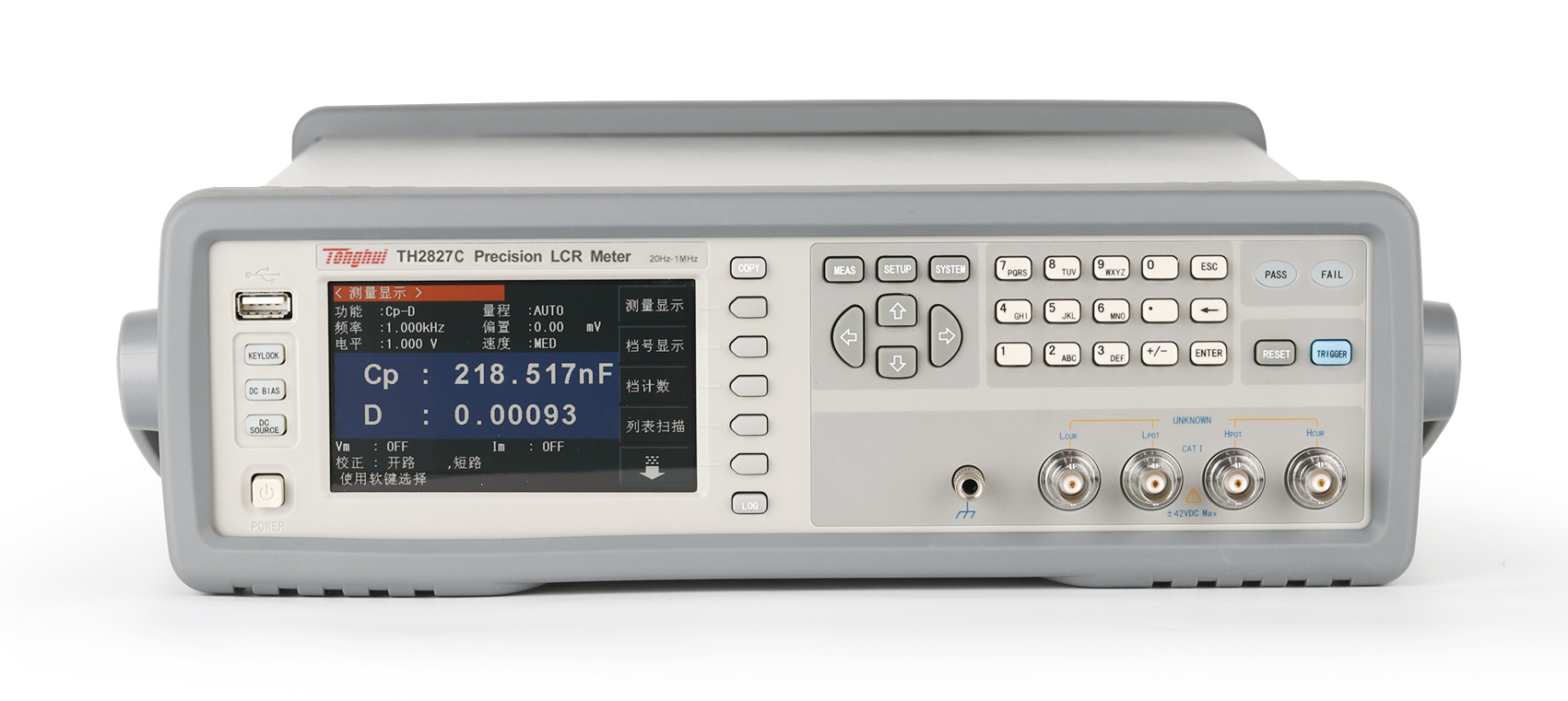

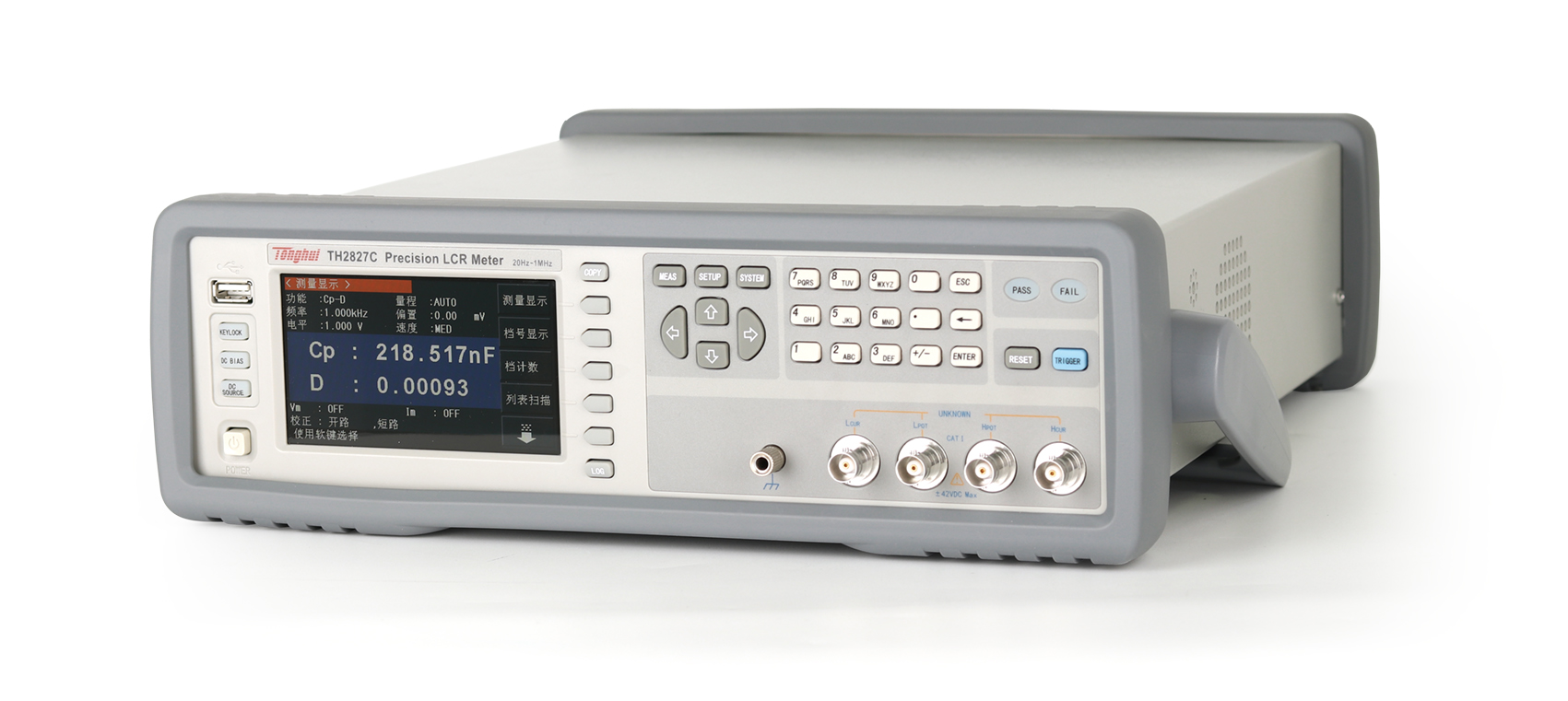

TH2827C 精密LCR數字電橋
簡介
■?TH2827C是具有多種功能和更高測試頻率的新型LCR數字電橋，體積小，緊湊便攜，便于上架使用。本系列儀器基本精度為0.05%，測試頻率最高1MHz及10mHz的分辨率，4.3寸的LCD屏幕配合中英文操作界面，操作方便簡潔。集成了變壓器測試功能,提高了測試效率。儀器提供了豐富的接口，能滿足自動分選測試，數據傳輸和保存的各種要求。
應用
技術參數
顯示器
480×RGB×272 4.3寸TFT LCD顯示器
測試信號頻率
TH2827C
20Hz—1MHz
最小分辨率
10mHz，4位頻率輸入
準確度
0.01%
AC?電平
測試信號電壓范圍
5mV—2Vrms
電壓最小分辨率
100μV，3位輸入
準確度
ALC ON
10% x設定電壓 + 2mV
ALC OFF
6% x設定電壓 + 2mV
測試信號電流范圍
100μA—20mA
電流最小分辨率
1μA，3位輸入
準確度
ALC ON
10% x設定電流 + 20μA
ALC OFF
6% x設定電壓 + 20μA
DC偏置電壓源
電壓 / 電流范圍
0V—?±5V / 0mA—±50mA
分辨率
0.5mV / 5μA
電壓準確度
1% x設定電壓 + 5mV
ISO ON
用于電感、變壓器加偏置測試
AC源內阻
ISO ON
100Ω
ISO OFF
30Ω、50Ω、100Ω可選
DCR源內阻
30Ω、50Ω、100Ω可選
LCR測試參數
|Z|, |Y|, C, L, X, B, R, G, D, Q,?θ, DCR, Vdc-Idc
測試頁面參數顯示
一組主、副參數；201點列表掃描
變壓器測試參數
DCR1(初級，2端), DCR2（次級，2端）， M（互感），N，1/N, Phase(相位), Lk(漏感)，C(初、次級電容)
基本測量準確度
LCR測試參數
0.05%
N
0.1%
校準條件
預熱時間：≥30分鐘；環境溫度：23±5ºC； 信號電壓：0.3Vrms-1Vrms；清“0”：OPEN、SHORT后；測試電纜長度：0 m
測量時間(≥10 kHz)
快速: 13 ms /次 中速: 67 ms/次慢速: 187 ms/次另加顯示字符刷新時間
LCR參數顯示范圍
| Z | , R , X，DCR
0.00001Ω — 99.9999MΩ
|Y|,G,B
0.00001μs — 99.9999s
C
0.00001pF — 9.99999F
L
0.00001μH — 99.9999kH
D
0.00001 — 9.99999
Q
0.00001 — 99999.9
θ(DEG)
-179.999º?— 179.999º
θ(RAD)
-3.14159 — 3.14159
Δ%
-999.999% — 999.999%
等效電路
串聯, 并聯
量程方式
自動, 保持
觸發方式
內部, 手動, 外部, 總線
平均次數
1－256
校準功能
開路, 短路全頻、點頻校準，負載校準
數學運算
直讀, ΔABS, Δ%
延時時間設定
0 -- 999,?最小分辨率100us
比較器功能
10檔分選，BIN1～BIN9、NG、AUX
檔計數功能
PASS、FAIL前面板LED顯示
列表掃描
·201點列表掃描·可對頻率、AC電壓/電流、內/外 DC偏置電壓/電流進行掃描測試·每掃描點可單獨分選
內部非易失性存儲器
40組LCRZ儀器設定文件
外部USB存儲器
GIF圖像LCRZ儀器設定文件測試數據USB存儲器直接存儲

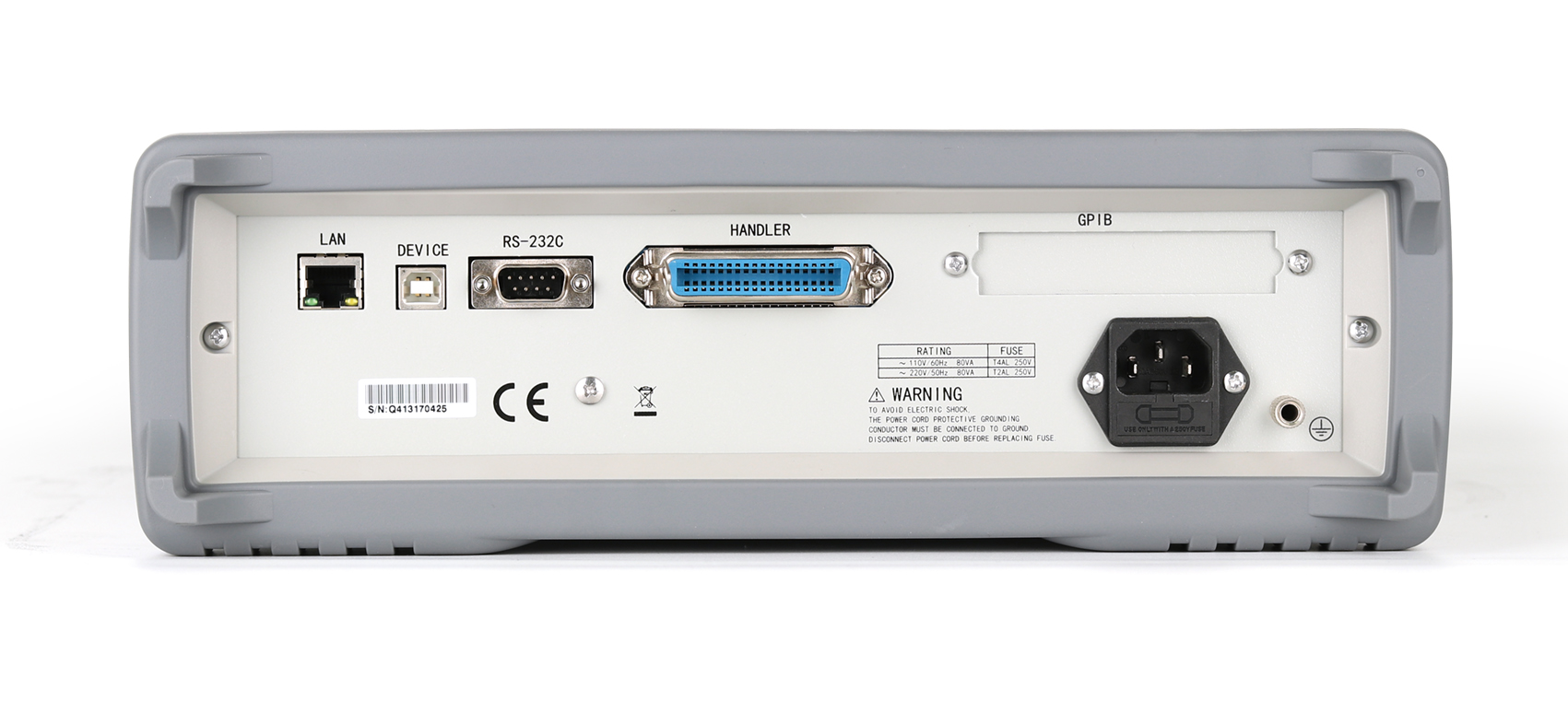

接口
I/O接口
HANDLER，從儀器后面板輸出
串行通訊接口
USB、RS232C
并行通訊接口
GPIB接口（選件）
網絡接口
LAN
存儲器接口
USB HOST（前面板）
偏置電流源控制接口DCI
使用DCI接口可控制外部直流偏流源。偏置電流最大可達120A。
選件。DCI與GPIB 只能2者選1
通用技術參數
工作溫度, 濕度
0℃－40℃, ≤ 90%RH
電源要求
電壓
99V－121V， 198V－242V AC
頻率
47Hz－63Hz
功耗
最大80VA
體積(W×H×D)
280 mm?× 88 mm × 370 mm (無護套) ?369 mm × 108 mm × 408 mm (帶護套)
重量
約5kg
中文說明書補充：目前標配TH2827的平衡測試功能不具備，請關注
附件
| 標配 | |||||
| 配件名稱 | 型號 | ||||
| 變壓器測試夾具 | TH26038 | ||||
| 夾具 | TH26048 | ||||
| 短路片 | TH26010 | ||||
| 帶盒四端絕緣帶鎖Kelvin測試線 | TH26011BS | ||||
